防爆电机结构特点

和普通电机相比，防爆电机的结构特点就主要在于机座与端盖、接线盒，接线盒底和盖等结合的部位之间各自的接触面均被设置为隔爆面。隔爆面和普通电机的配合面无实质上的不同，只是为了达到较高的密封要求而加大了配合面积（如止口较长）、增强了配合精度。在此部位采用了涂密封胶和加橡胶密封垫等措施；另外，它的接线盒与机壳内部也要严密隔离，这一点是普通电机不十分注意的。为了防止一旦电机内部产生“爆炸”形成的压力将机壳炸开，所用的机座和端盖、接线盒等所用材料强度要高，厚度尺寸要大。并且要对这些部件进行耐压力试验（一般为耐水压试验），合格后方可组装使用。

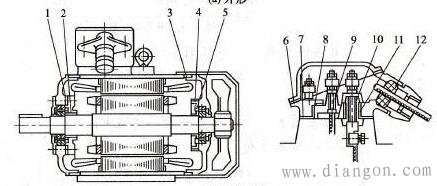

图 防爆电机的结构示例
1-端盖与轴承内盖；2-轴承内盖与转轴；3-机座与端盖；4-活动轴承盖与端盖（小容量电机）；5-活动轴承盖与转轴（小容量电机）；6-接线盒座与接线盒盖；7-接线盒座与机座；8-接线盒座与绝缘接线座；9-绝缘接线座与接线柱；10-绝缘接线套与接线柱（大容量电机）；11-绝缘接线套与接线盒座；12-进线处为耐压密封结构
