断相与相序保护器接线方法

相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通过中间继电器的触点控制总电源接触器。相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。使整个设备的动力电源断开。

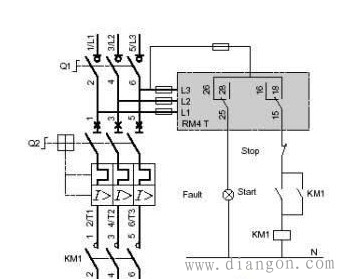

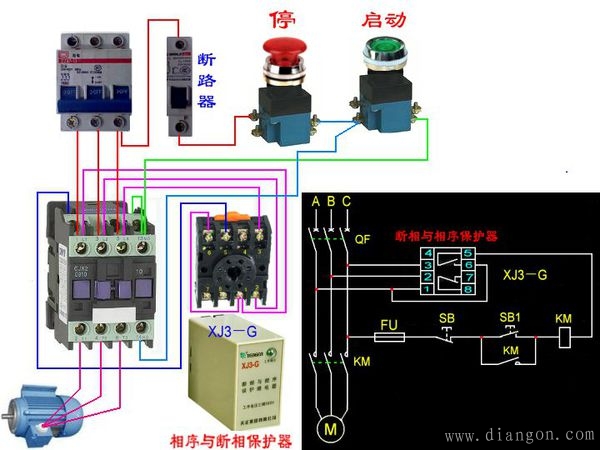

三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：

1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。
2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组 起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。
3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过欠压保护器。
