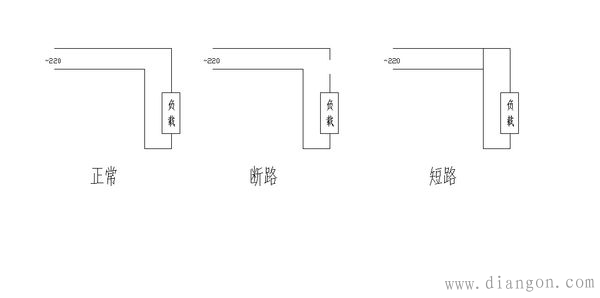

短路和断路的区别_短路与断路用图表示

（1）短路：在电路中，电流不流经用电器，直接连接电源两极，则电源短路。
短路判断方法：
方法1：根据欧姆定律I=U/R知道，由于导线的电阻很小，电源短路时电路上的电流会非常大。所以用电流表测量电流中的电流，如果过大，就是短路了。
方法2：短路的时候电流是直接经过导线的，短路的电路部分电阻是非常小的，用欧姆表测量电阻，如果非常小，则为短路。
（2）断路：当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。处在这种状态的电路叫做断路(又叫开路）。

断路判断方法：
方法1：断路处相当于接了一个无穷大的电阻，分担了所有电压，所以，用电压表逐步检测两点间的电压，如为电源电压，则此两点间断路。再逐步缩小检测范围。
方法2：试验法，电流表一端连接电源负极，一端拿在手中从负极处开始试验，连接时如果无读数，则继续试验，直到有读数，则断路处在最后一次试验点与前一次试验点之间。
