常见的降压启动方式有：定子电路串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。
Y-△降压启动包括由按钮、接触器手动控制的Y-△降压启动控制和由时间继电器自动控制的Y-△降压启动控制线路。

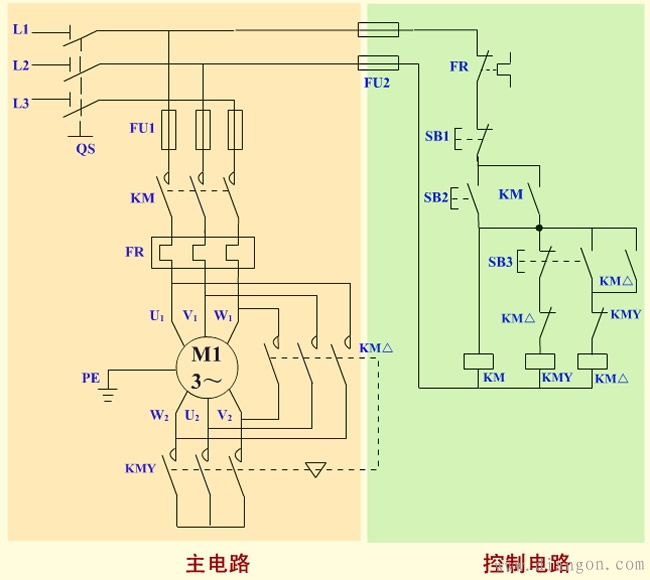

1、电路原理图
2、电路组成
本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM、KMY、KM△；热继电器 FR；启动按钮SB2；停机按钮 SB1 及电动机 M 组成。
3、技术要求
按下 SB2，电动机定子绕组接成 Y 形，降压启动，启动完成后按下SB3电动机定子绕组接成 △ 形，电动机全压运行。
4、工作原理

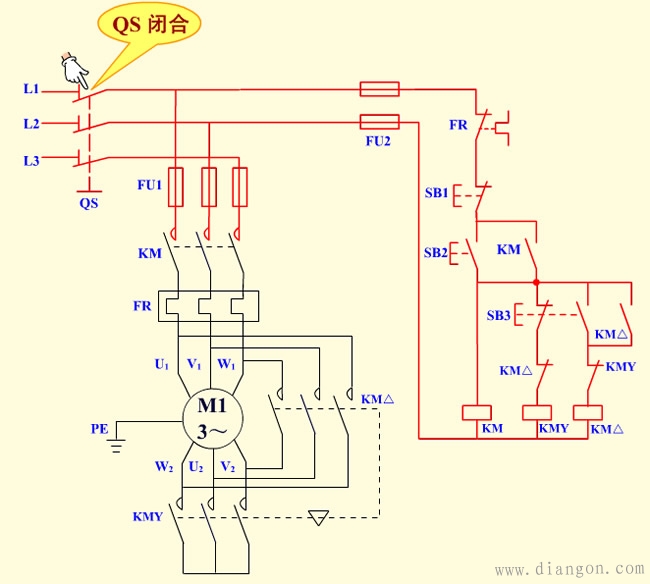

（1）合上 QS，电源引入。

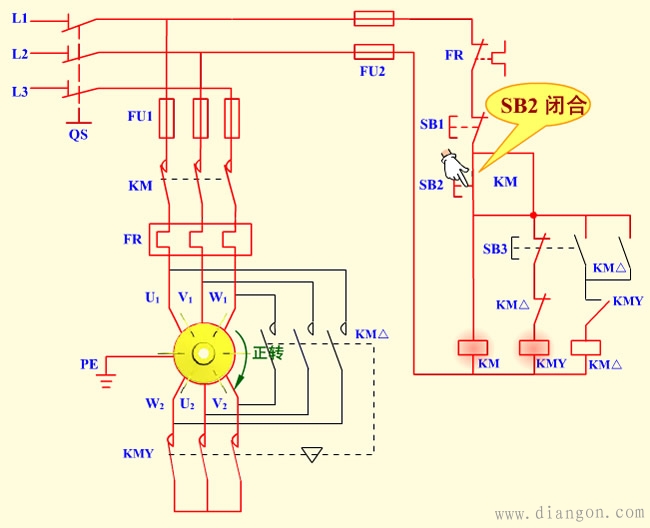

（2）电动机Y 形接法降压启动
按下 SB2→KM 线圈得电→
→KM主触头闭合→电动机 M接成Y降压启动
→KM自锁触头闭合自锁→
→KMY线圈得电→KMY主触点闭合→KMY动断触点断开→实现互锁

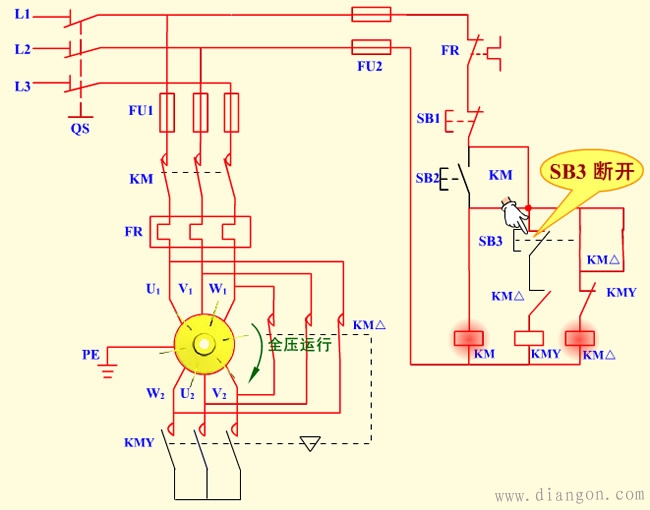

（3）电动机 △ 形接法全压运行
当电动机转速上升并接近额定值时
按下 SB3→
→SB3 常闭触头先断开→KMY 线圈失电→KMY主触头分断，解除 Y 形连接（KMY 互锁触点闭合）。
→SB3 常开触头后闭合→KM△ 线圈得电→
→电动机 M 定子绕组接成 △ 全压运行。
→KM△ 动断触头断开→实现互锁。
→KM△ 动合触点闭合→实现自锁。
（4）停止
按下 SB1 电动机停止运行。
（5）停止使用时，断开电源开关 QS。
5、按钮、接触器控制 Y-△ 降压启动控制线路的缺点
操作者必须在电动机起动结束后，按下全压运行按钮，才可进行工作。若忘记按下全压运行按钮而进行工作，将会烧毁电动机。解决的办法利用时间继电器进行自动控制。
|
