如何用指针式万用表测量交流电容

作为电子入门者，正确使用万用表是最基本的技能，本文主要讲解如何用指针式万用表测量交流电容。

测电容用电阻挡，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。

1、估测微法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容耐压值可以不同，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

2、估测皮法级电容容量大小：要用R×10kΩ挡，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要万用表针稍有摆动，即可认为容量够了。

3、测电容是否漏电：对1000微法以上的电容，可先用R×10Ω挡将其快速充电，并初步估测电容容量，然后改到R×1kΩ挡继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ挡充完电后再改用R×10kΩ挡继续测量，同样万用表针应停在∞处而不应回返。

4、测量容量较大的电容器（5000P以上），万用表指针将迅速右摆后再逐渐返回左端,指针停止时所指电阻值为此电容绝缘电阻。绝缘电阻越大越好，一般应接近∞，若指针不动，电容器已断路，摆动后不返回，电容器漏电严重，均不能使用。较小容量（5000P以下）电容测试时表针基本不动。

5、万用表使用前，应做到：

（1）万用表水平放置。

（2）应检查表针是否停在表盘左端的零位。如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。

（3）将表笔按上面要求插入表笔插孔。

（4）将选择开关旋到相应的项目和量程上。就可以使用了。

6、万用表使用后，应做到：

（1）拔出表笔。

（2）将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“1000V”档。

（3）若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

7、实例演示，以200UF的电容为参考，测量其他电容。

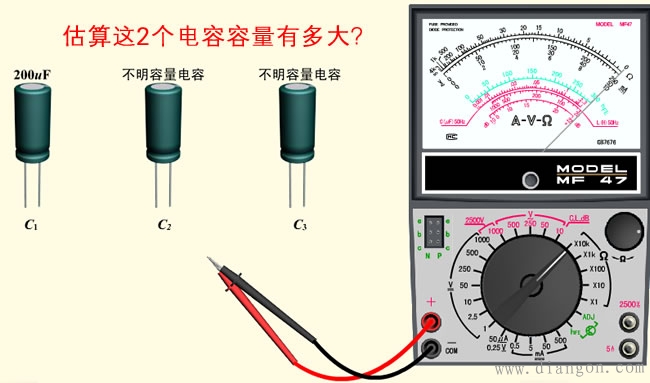

第一步：用万用表档位与量程选择RX10k档，调零，如下图。

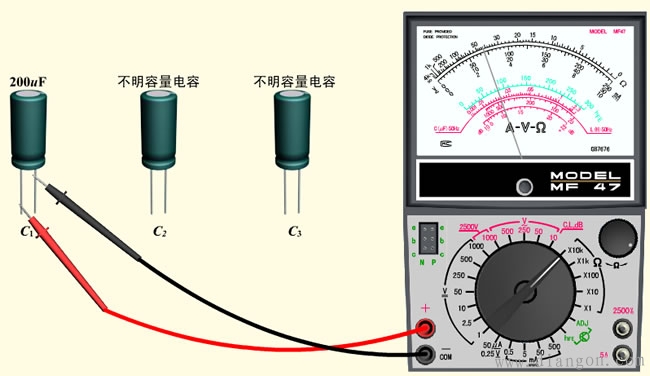

第二步：将红、黑表笔接在电容两端，可以看到指针有一个较大的偏转，然后慢慢回到无穷大的位置，如下图。

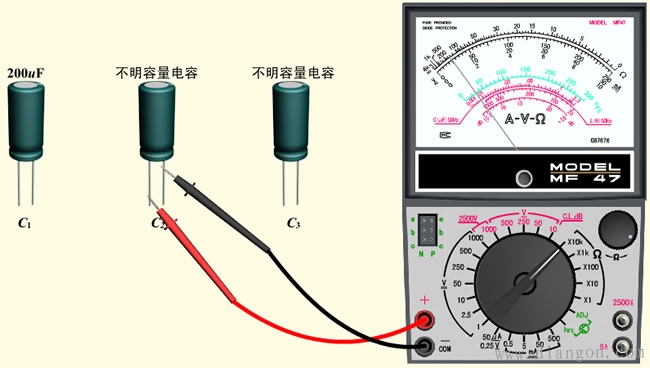

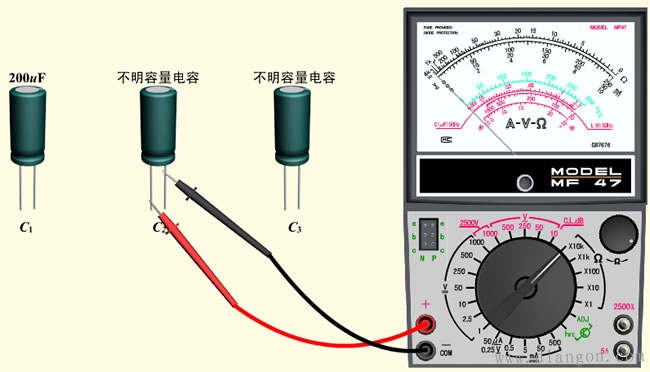

第三步：将红、黑表笔接在电容C2两端，发现指针偏转角度比测200UF的电容小了一半，然后慢慢回到无穷大的位置，如下图。可以认为这个电容的容量大概是100UF左右。

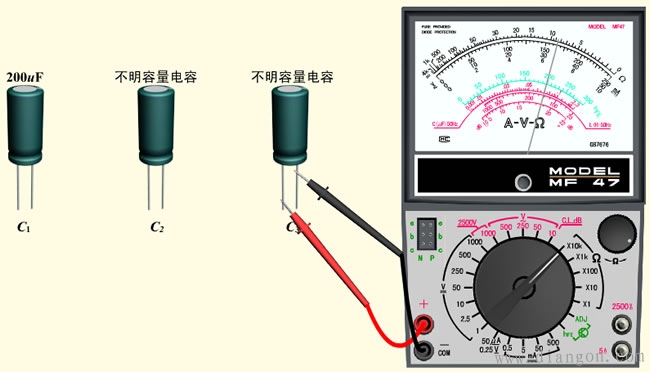

第四步：将红、黑表笔接在电容C2两端，发现指针偏转角度比测200UF的电容大了一半多点，然后慢慢回到无穷大的位置，如下图。可以认为这个电容的容量大概是470UF左右。

注意：电解电容器是有极性电容，测试时应用红笔接电解电容器负极，黑笔接正极，电容量越大，表针摆动越大，每次测量后应将电容器两端短接将电容器上所充电荷放掉。
