PLC梯形图中时间电路

时间电路是指由定时器进行延时、定时和脉冲控制的一种电路形式，相当于电气控制电路中的时间继电器的功能。
1.一个定时器控制的时间电路
定时器T1的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T1得电后，延时3s后，控制器常开触点T1闭合。

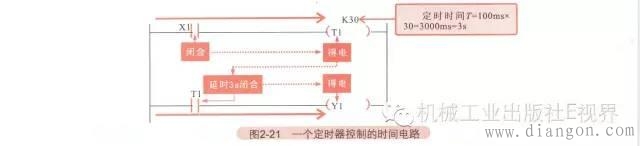

当输入继电器常开触点X1闭合时，定时器线圈T1得电，经3s延时后，定时器常开触点T1闭合，输出继电器线圈Y1得电。

2.由两个定时器组合控制的时间电路
该电路可利用多个定时器实现更长时间的延时控制。图中定时器T1的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T1得电后，延时3s后，控制器常开触点T1闭合；定时器T245的定时时间T=10ms×456=4560ms=4.56s，即当定时器线圈T245得电后，延时4.56s后，控制器常开触点T245闭合。

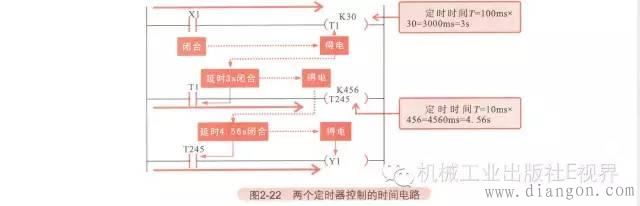

当常开触点X1闭合时，定时器T1得电，经3s延时后，定时器常开触点T1闭合，定时器T245得电，经4.56s延时后，定时器常开触点T245闭合，输出继电器线圈Y1得电。
3.定时器串联控制的时间电路
图中，定时器T1的定时时间T=100ms×15=1500ms=1.5s，即当定时器线圈T1得电后，延时1.5s后，控制器常开触点T1闭合；定时器T2的定时时间T=100ms×30=3000ms=3s，即当定时器线圈T2得电后，延时3s，控制器常开触点T2闭合。

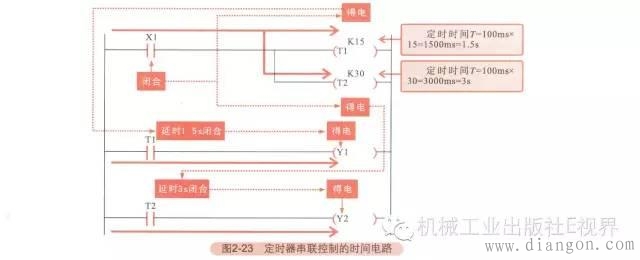

当输入继电器常开触点X1闭合时，定时器线圈T1和T2得电，经1.5s延时后，定时器常开触点T1闭合，输出继电器线圈Y1得电，延时3s后，定时器常开触点T2闭合，输出继电器线圈Y2得电。
