plc的输入点是信号输入，如位置，状态，动作要求等。提升输出点是执行目的动作。在提升机中使用plc编程，使外围输出电路更加简单，安全性，可靠性增强。
（1）分组输出 如图1所示，当两组负载不会同时工作时，可通过外部转换开关或受PLC控制的电器触点进行切换，使PLC的一个输出点可以控制两个不同时工作的负载。
图1 分组输出

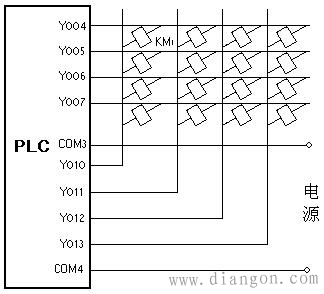

（2）矩阵输出 如图2所示为4×4矩阵输出电路，用8个输出点可控制16个负载。要使某个负载接通工作，只要它所在的行与列对应的输出继电器接通即可。例如，当Y010与Y004同时接通时，KM1得电吸合。应当注意的是：当只有某一行对应的输出继电器接通，各列对应的输出继电器才可以任意接通；或者当只有某一列对应的输出继电器接通，各行对应的输出继电器才可以任意接通。否则将会错误接通负载。因此，采用矩阵输出时，必须将同一时间段接通的负载安排在同一行或同一列中，否则将无法控制。
图2 矩阵输出
（3）并联输出 通断状态完全相同的负载，可以并联后共用PLC的一个输出点（要考虑PLC输出点的负载驱动能力）。例如PLC控制的交通信灯，
对应方向（东与西对应、南与北对应）的灯通断规律完全相同，将对应的灯并联后可以节省一半的输出点。
（4）负载多功能化 一个负载实现多种用途。例如，在传统的继电控制系统中，一个指示灯只指示一种状态。在PLC控制系统中，利用PLC的软件很容易实现利用一个输出点控制指示灯的常亮和闪亮，这样就可以利用一个指示灯表示两种不同的信息，从而节省PLC的输出点。
（5）某些输出信号不进入PLC 系统中某些相对独立、比较简单的部分可以考虑不用PLC来控制，直接采用继电器控制即可。
（6）利用输出点扩展输出点 与利用输出点扩展输入点相似，也可以用输出点分时控制一组输出点的输出内容。例如：在输出端口上接有多位LED7段码显示器时，如果采用直接连接，所需的输出点是很多的。这时可使用图9的电路利用输出点的分时接通逐个点亮多位LED7段码显示器。

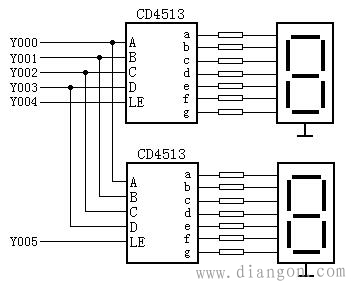

在图3所示的电路中，CD4513是具有锁存、译码功能的专用共阴极7
图3 输出口扩展输出口
段码显示器驱动电路，两只CD4513的数据输入端A～D共用可编程序控制
器的4个输入端，其中A为最低位，D为最高位。LE端是锁存使能输入端，在LE信号的上升沿将数据输入端的BCD数据锁存在片内的寄存器中，并将该数译码后显示出来，LE为低电平时，显示器的数不受数据输入信号的影响。显然，N位显示器所占用的输出点P=4 N。图9中Y004及YOO5分别接通时，输出的数据分别送到上下两片CD4513中。
