二、识图的基本要求
1、结合电工基础理论识图
要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。

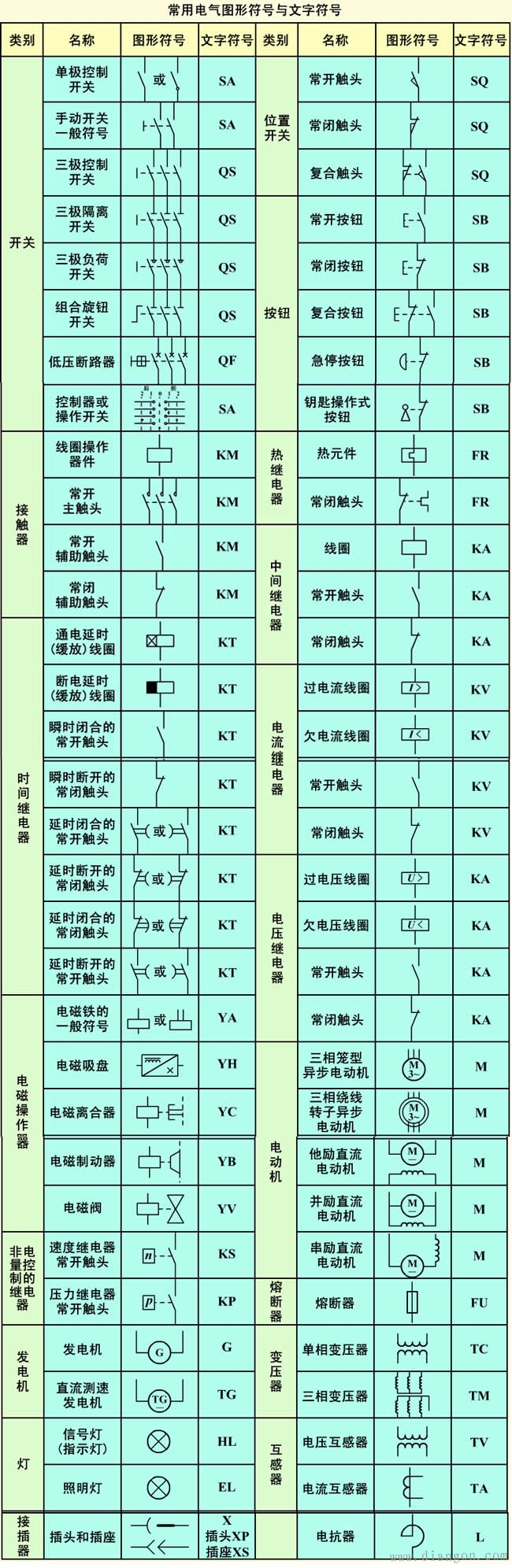

2、结合电器元件的结构和工作原理识图
看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。
3、结合典型电路识图
一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。
4、结合电路图的绘制特点识图
绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。
三、识图的基本步骤
1、看图样说明
搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。
2、看电气原理图
按先看主电路后看辅助电路的顺序识图。看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。
看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。
3、看安装接线图
先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。
四、识图举例

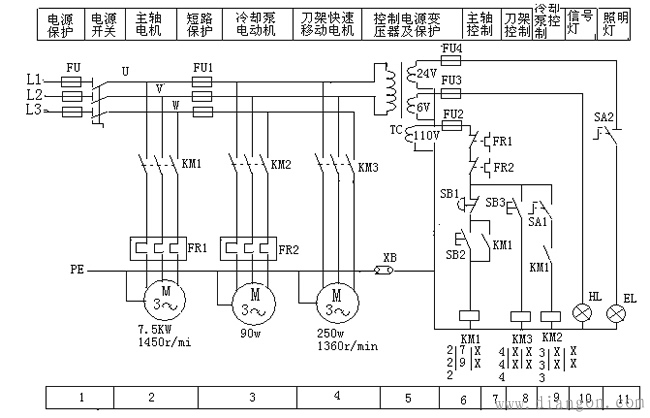

图1 CA6140型车床电路图
CA6140型车床识图分析：
　　1、电源电路
机床采用三相380V交流电源供电，由电源开关QS引入，FU作总电源短路保护。
2．主电路
主轴电机M1只有三根引出线，没有特殊控制要求，由接触器KM1控制电源引入，FR1作主轴电机的过载保护，总熔断器FU作主轴电机的短路保护。
冷却泵电机M2由接触器KM2控制电源的引入，FR2作电机的过载保护，短路保护由FU1实现。
刀架快速移动电机由接触器KM3控制电源引入，短路保护由FU1实现。
3．控制电路
控制电路电源为110V，由FU2作短路保护。
KM1线圈回路：
电源由110V上端经FU2、FR1、FR2、SB1、SB2、KM1线圈回到110V下端形成回路，电路中FU2作短路保护，FR1、FR2为热继电器的辅助触点，作过载保护，SB1为停止按钮，SB2为启动按钮。回路中断开点为SB2，只要按下SB2，电路形成通路，KM1线圈得电动作。KM1辅助触点闭合形成自锁。按下SB1电路断开，KM1线圈失电。
4．辅助电路
HL为信号灯，由控制变压器6V绕组供电，FU3作短路保护，当车床通电时，HL得电亮，说明电源引入。
EL为照明灯，当车间照度不足时工作。由控制变压器24V绕组供电，FU4作短路保护，电源由24V绕组上端经FU4、SA2、EL回到下端形成回路，SA2闭合，灯亮， SA2断开，灯熄。
