倒顺开关控制电动机正反转控制电路原理图解

用倒顺开关控制电动机的正反转，所用电器少，线路较简单，比较经济、一般适用于控制额定电流10A、功率在3kW及以下的小容量电动机。
用倒顺开关控制电动机的正反转时应注意以下问题：
(1)电动机及倒顺开关的金属外壳必须可靠接地.且必须将接地线接到倒顺开关指定的螺钉上，切忌接在开关的罩壳上。
(2)倒顺开关的进出线切忌接错。接线时.应看清开关线端标记，保证标记为L1.L2,L3接电源.标记为U,V,W接电动机。否则.难免造成两相电源短路。
(3)倒顺开关的操作顺序要正确。

(4)作为临时性装置安装时，可移动的引线必须完整无损，不得有接头，引线的长度一般不超过2m。

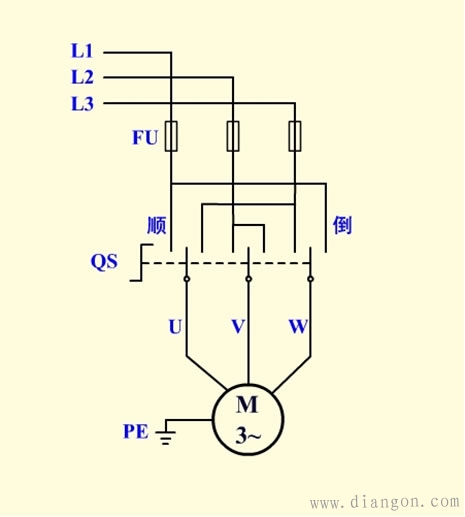

1、电路原理图

2、电路组成

本电路由熔断器 FU、倒顺开关及三相异步电动机 M 组成。

3、技术要求

将倒顺开关扳到“顺”位，电动机正转；扳到“倒”位，电动机反转；扳到“停”位电动机停止。

4、工作原理图

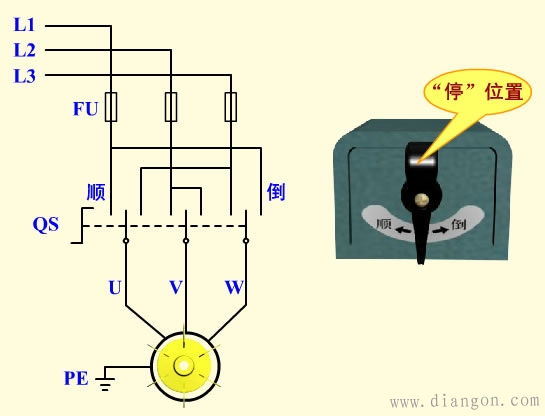

当手柄处于“停”位置时，QS 的动、静触头不接触，电路不通，电动机不转。

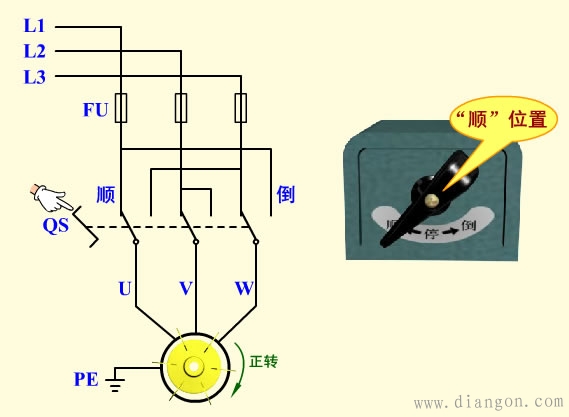

当手柄板至“顺”位置时，QS 的动触头和左边的静触头相接触，电路按 L1—U、L2—V、L3—W 接通，输入电动机定子绕组的电源相序为 L1—L2—L3，电动机正转。

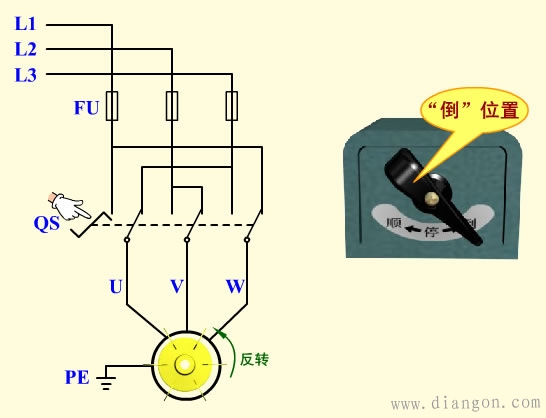

当手柄板至“倒”位置时，QS 的动触头和右边的静触头相接触，电路按 L1—W、L2—V、L3—U 接通，输入电动机定子绕组的电源相序变为 L3—L2—L1，电动机反转。

5、使用时应注意的事项

当电动机处于正转（反转）状态时，要使它反转（正转），应先把手柄扳到“停”的位置，使电动机先停转，然后再把手柄扳到“倒”（“顺”）的位置，使它反转（正转）。
