PROFIBUS总线符合EIA RS485[8]标准，PROFIBUS RS485的传输是以半双工、异步、无间隙同步为基础的。传输介质可以是光缆或屏蔽双绞线。
1、电气传输时网络拓扑

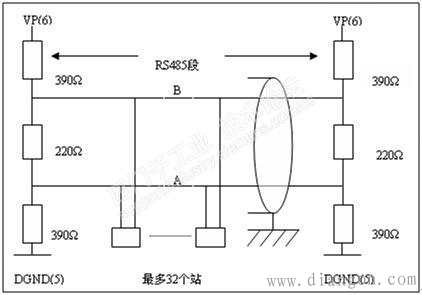

电气传输时为总线型拓扑结构，使用PROFIBUS电缆和PROFIBUS连接器连接PROFIBUS站点。每一个RS485网段最大为32个站点（包括有源网络元件例如RS485中继器)，在总线的两端必须使用终端电阻，结构如图1所示。
图1 PROFIBUS电气网络结构
总线的终端电阻集成在连接器及网络部件中。如果需要扩展总线的长度，或者PROFIBUS站点数大于32个时，就要使用RS485中继器（ RS485 Repeater）进行扩展。例如，PROFIBUS总线的长度为500米，而波特率要求达到1.5MBit/s，波特率为1.5MBit/s时总线最大的长度为200米，要扩展到500米，就需要加入两个RS485中继器。西门子RS485中继器具有信号放大和再生功能，在一条PROFIBUS总线上最多可以安装9个RS485中继器。

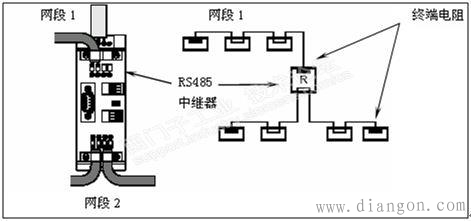

使用RS485中继器的PROFIBUS网络可以进行总线和树型拓扑，如图2所示，网段2得到网段1的放大再生信号，同样网段1也得到网段2的放大再生信号，在中继器上带有拨码开关，可以设置网段1、网段2隔离用于测试以及使能终端电阻。网段2可以像网段1一样通过接线端子A2、B2进行扩展，但是在连接最后一个站点时必使能终端电阻。
图2 使用RS485中继器的拓扑结构
由于中继器占用站点数，使用多个中继器进行扩展时应遵守下列规则：
一个网段最大有32个节点 (包括Repeater、OLM及其它带有RS485驱动的元件）。
第一个和最后一个网段最多有31个站点。
两个中继器间最多有30个站。
每一个网段终端必须有终端电阻。
2、光纤网络拓扑结构
使用OLM (Optical Link Module) 光电转换模块可以支持总线拓扑、冗余环网和星型拓扑结构。
|
