（1） 整体配置中的 S7-1500/ET 200MP
S7-1500（及ET200MP）系统产品是西门子最新的控制器系列产品，供电部分依然取单相（L1、N和PE）给AC/DC电源转换模块输入供电，输出24V电源给CPU等供电，同时也给机架上的其他模板内部芯片提供电源。机架导轨、参考位M和机柜与机柜内的接地母线连接，最后与TN-S供电系统的PE连接。

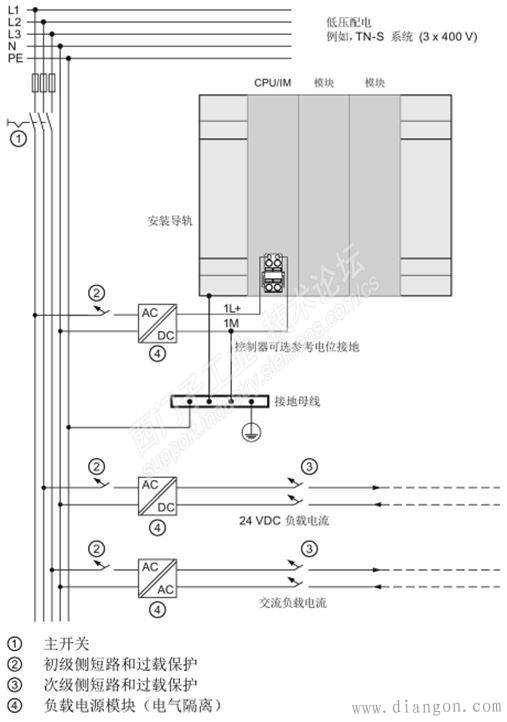

图1显示了通过 TN-S 为S7-1500/ET 200MP系统供电及接地的的基本原理。
图1 具有接地参考电位的S7-1500/ET200MP供电、接地原理图
（2） S7-1500系统的电气隔离
在电气设计上，S7-1500系统/ET 200MP 分布式 I/O 系统以及组件之间都是电气隔离的：
系统电源 (PS) 初级侧和所有其它电路组件之间；
CPU/接口模块的 (PROFIBUS/PROFINET) 通信接口和所有其它电路组件之间；
负载电路/过程电子元件和 S7-1500/ET 200MP 的所有其它电路组件之间。
例如：S7-1500 系统的电位关系（图2）

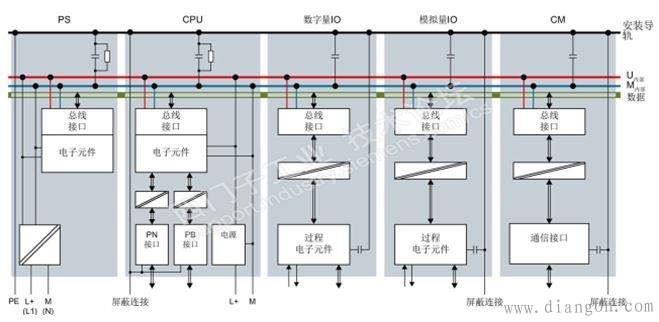

图2 S7-1500 的电位关系（以 CPU 1516-3 PN/DP 为例）
以及PROFINET IO 上 ET 200MP 的电位关系（图3）

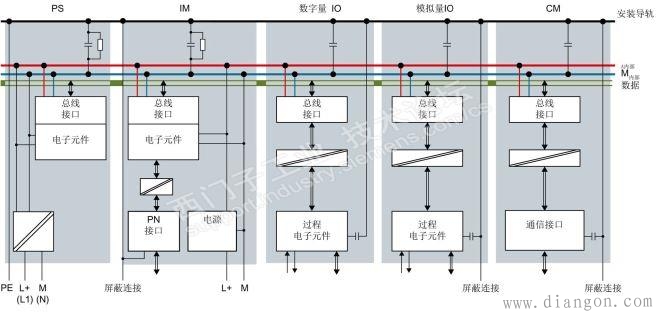

图3 ET 200MP 的电位关系（以 IM 155-5 PN HF 接口模块为例）
与PROFIBUS DP 上 ET 200MP 的电位关系（图4）

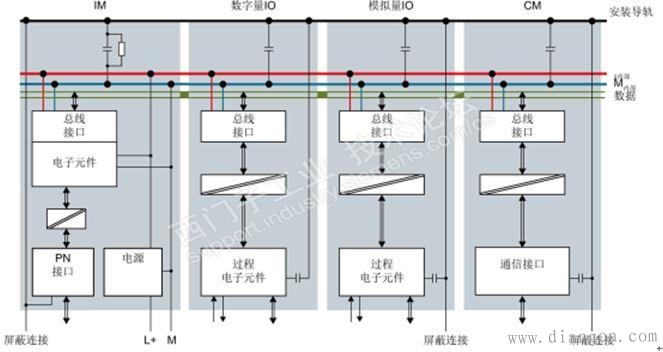

图4 ET 200MP 的电位关系（以 IM 155-5 DP ST 接口模块为例）
如上面三图中，背板总线连接在一起，PS电源和CPU/IM的M参考位均通过RC和导轨隔离，IO模块通过电容和安装导轨隔离，导轨与机柜内的接地母线连接，最后与TN-S供电系统的PE连接。
通过集成 RC 装置或集成电容来传导高频干扰电流，并且会消除静电荷。尽管使用接地安装导轨，但由于高阻型RC连接，必须将 S7-1500 自动化系统/ET 200MP 分布式I/O 系统的参考电位视为未接地。
