固态继电器基本性能测试电路
时间：2023-03-07来源：佚名
|
基本性能测试电路见图。输入为直流可调电压，测试负载使用100W灯泡。该电路可测试灵敏度、输出管压降。若用示波器则可测量过零的死区等特性。通常控制回路加上电压后，可先测试一下驱动电路电流，无误后再加负载电源。

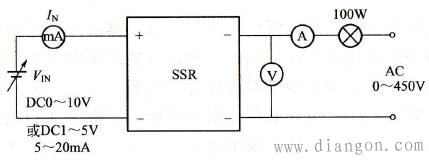

图 SSR基本性能测试电路 |
