变频器外接电位器接法

分别接在电阻的这两颗线上，另一个线接在调节端子上。
红线接在黑头上，插在小洞里。
将红外接电位器的两端接 10V和ACM,滑动端接电压输入端AVI。
变频器与外接电位器之间接线应用屏蔽线，且要三线均屏蔽。变频器与外接电位器之间距离超过2米时，要考虑屏蔽线的质量，线径不能小。变频器与外接电位器之间距离超过10米时，建议在保证屏蔽线的质量和线径下，再套铁管。在保证屏蔽线的质量和线径下套铁管，距离可以超过200米，原则是变频器端，线路压降可以忽略，若压降过大，可以用单芯铜线屏蔽代替屏蔽线。
变频器的控制如果采用闭环自动控制，必须将工艺参数，如生产过程中的流量、液面、压力、温度等通过变送器、调节器转换为4～20mA的信号，送至变频器的信号输入端，才能达到变频控制的目的。频率的设定可以通过外接频率设定电位器的方法来实现。

RP的使用有其局限性。这是由于RP输入的是0～10V的电压信号，而电压信号随着传输距离的延长受到的干扰增大。如果安装现场与变频器距离较远，则无法保证信号传输的准确性。在这种情况下，频率信号可以这样来设定：在输入端子X1～X9中，任意指定某两个端子，并设定其数据为“17”（增命令）和“18”（减命令），这样在运行信号(ON)时，能用外部触点输入信号增／减设定频率。端子的功能见表2-4，此时的接线图如图所示。

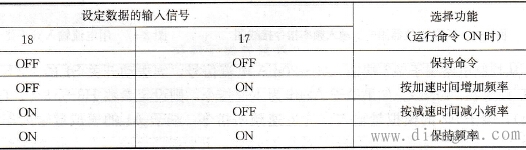

表 端子功能表

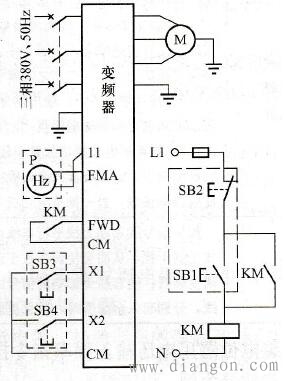

在图中，指定X1为频率增命令端子；X2为频率减命令端子。虚线框内元件即运行和停止按钮SB1、SB2，频率增减按钮SB3、SB4，以及频率表P均安装在现场操作柱上。操作柱可选用专业厂家生产的防爆变频调速操作柱。使用时按住SB3，频率增加（见表P），松开手，频率即固定在某频率值上；同理，按住SB4，频率减小，松开手，频率即固定在另一个频率值上。
