家用配电箱断路器安装接线方法图解

更换断路器，是继换灯泡之后遇到最多的电路维修工程。自此告别保险丝之后，断路器损坏几乎成了最常见的家庭供电端最常见的故障。但断路器坏了怎么办呢？莫非更换断路器这种工作也需要外出请电工吗？还不快快收藏，等遇到故障后好在老婆孩子面前露一手。
写在前面：在更换断路器时，一定要确保总开关无故障且处于断电状态，在施工前必须用试电笔测试，确认没电后才可施工。若是需要更换总开关，必须断开楼道电表箱内的开关，且派专人看守，直至施工结束。
断路器的选择
通常，家用配电箱的总开关使用2P断路器或带漏电的2P断路器，照明回路使用1P断路器，插座回路使用带漏电的1P断路器或带漏电的2P断路器。
总开关的分断电流，要大于各支路的电流。
零排和地排
零排：总开关下口的零线需要首先连接在零排上，1P断路器回路中的零线均取自零排。
地排：地排在安装配电箱时已经做了接地，所有插座上的地线，均取自地排。
零排和地排在外形上相似，不同的是地排两端弯曲，零排是直的，且零排在使用时需要在两端加绝缘端子。绝缘端子▼

配电箱断路器的接法——

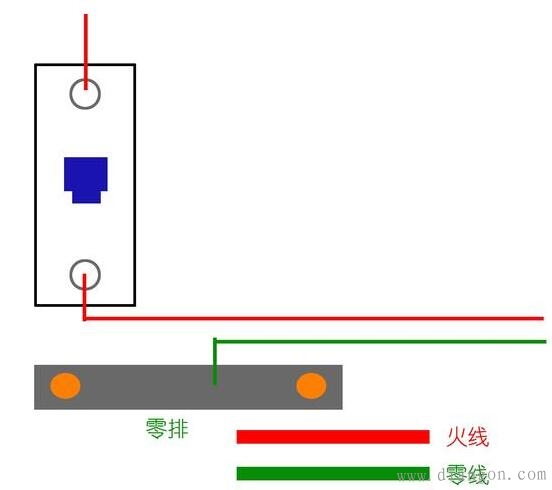

1P断路器▼

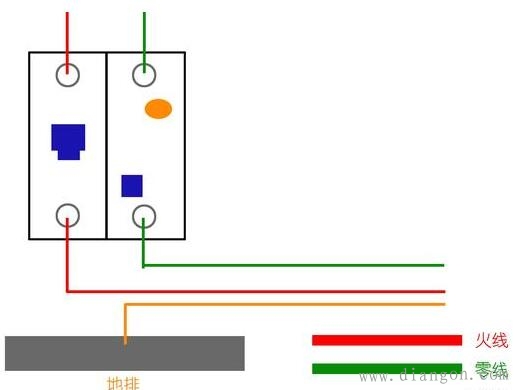

带漏电的1P断路器▼

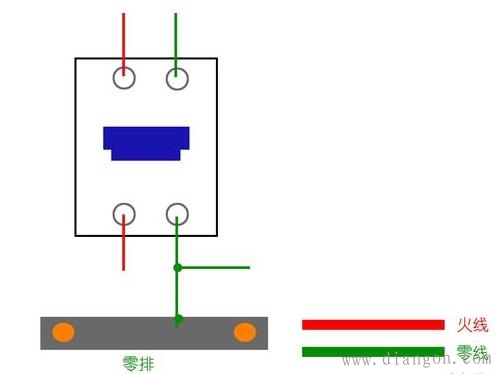

2P断路器作为主开关时▼

2P断路器不做主开关时▼

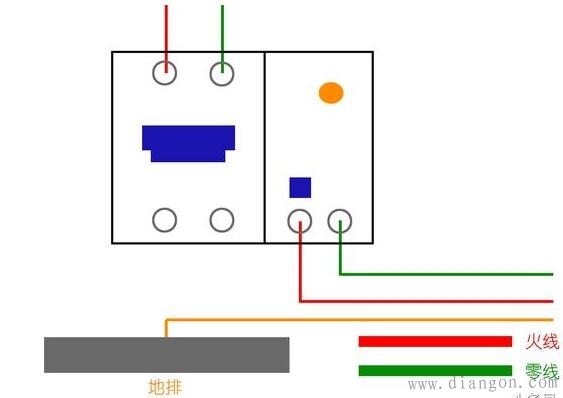

带漏电的2P断路器▼

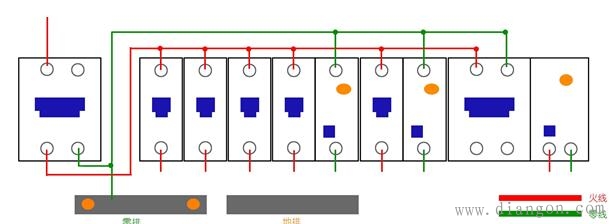

配电箱完整接线示例▼

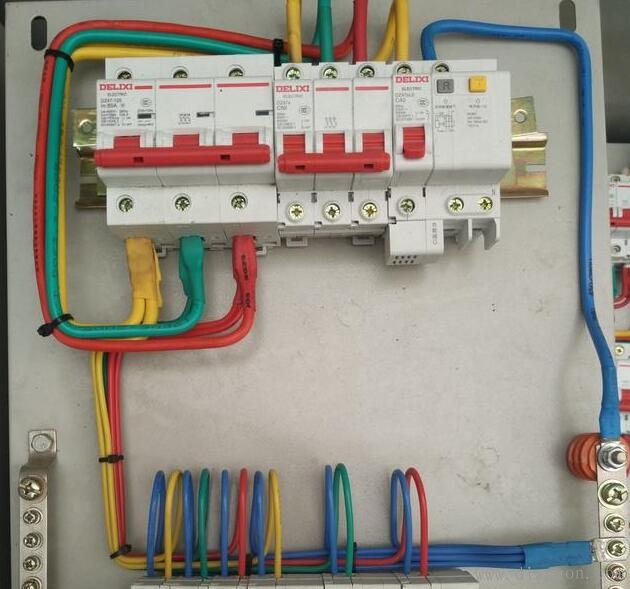

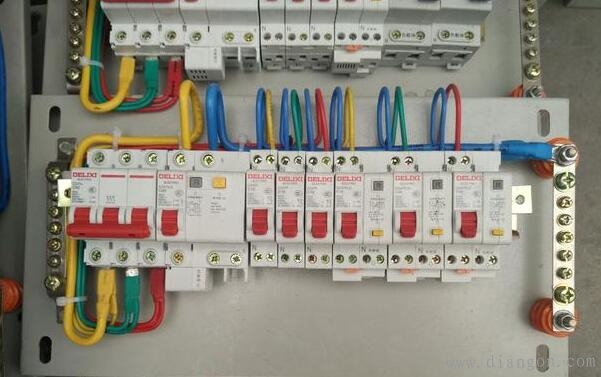

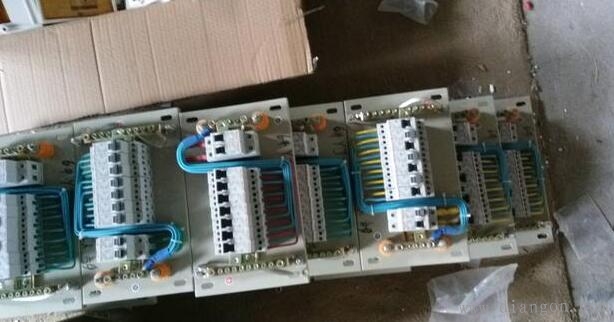

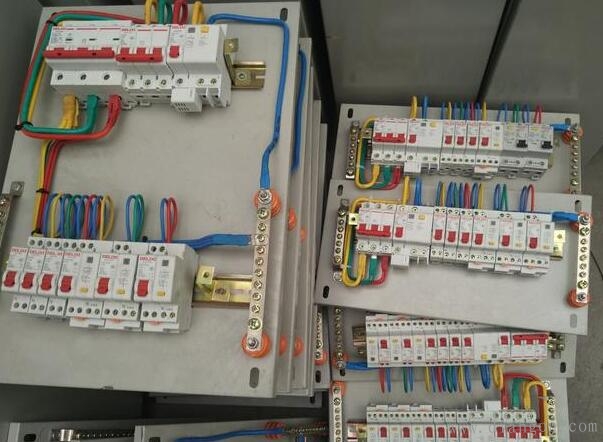

工厂箱盘芯成品（下图中，除第一张是户箱外，其余均为商业或工业用电配电箱）▼
