自耦变压器降压启动原理解析

正常运行时定子绕组接成Y型的笼型异步电动机，还可用自耦变压器降压启动。电动机启动时，定子绕组加上自耦变压器的二次电压，一旦启动完成就切除自耦变压器，定子绕组加上额定电压正常运行。

自耦变压器二次绕组有多个抽头，能输出多种电源电压，启动时能产生多种转矩，一般比 Y—Δ 启动时的启动转矩大得多。自耦变压器虽然价格较贵，而且不允许频繁启动，但仍是三相笼型异步电动机常用的一种降压启动装置。

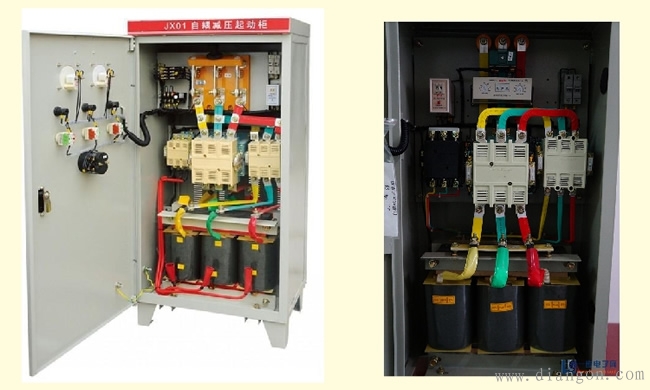

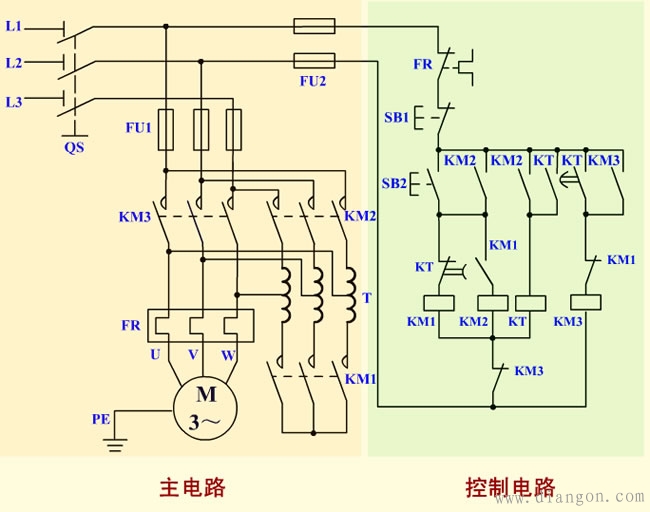

1、电路原理图

2、电路组成

本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM1、KM2、KM3；热继电器 FR；时间继电器 KT；启动按钮 SB2；停机按钮 SB1；降压自耦变压器及电动机 M 组成。

3、技术要求

电动机启动时，定子绕组加上自耦变压器的二次电压，启动完成切除自耦变压器，定子绕组加上额定电压正常运行。

4、工作原理

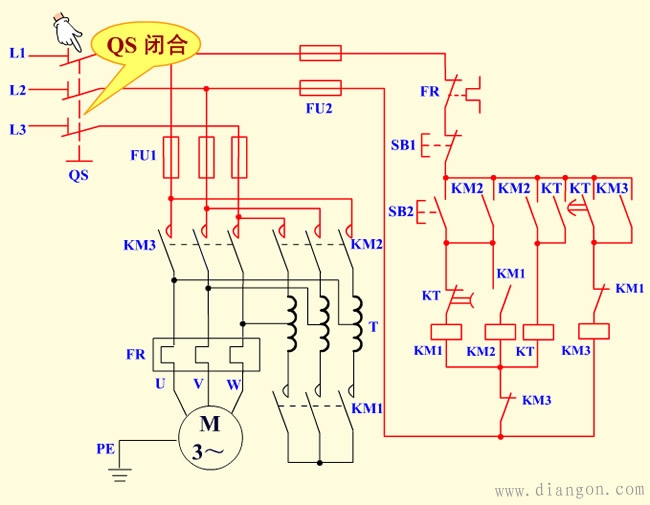

（1）合上 QS，电源引入。

（2）降压启动

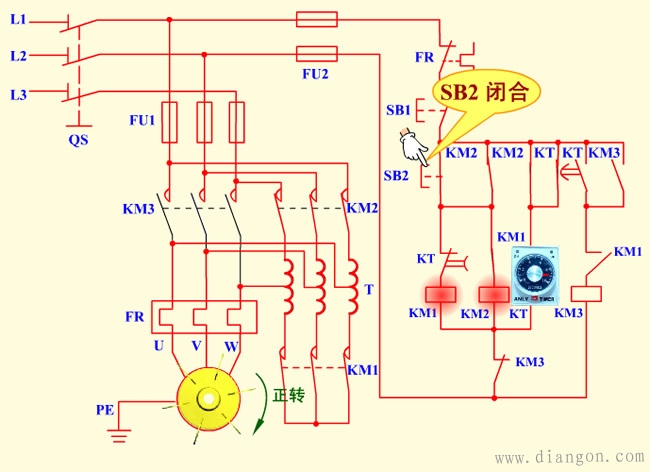

按下按钮 SB2→

KM1 线圈先得电→

→KM1 动断触电断开→KM3 线圈不能得电→实现互锁。

→KM1 动合主触头后闭合，自耦变压器做 Y 连接。

→KM1 动合触头闭合→KM2 线圈得电→

KM2线圈得电→

→KM2 动合主触点闭合，电动机降压启动。

→KM2 动合触点闭合→自锁。

→KM2 辅助动合触头闭合→

→KT 线圈通电延时→

→为电动机全压运行做准备。 　

→KT 瞬时动合触点闭合自锁。

（3）全压运行

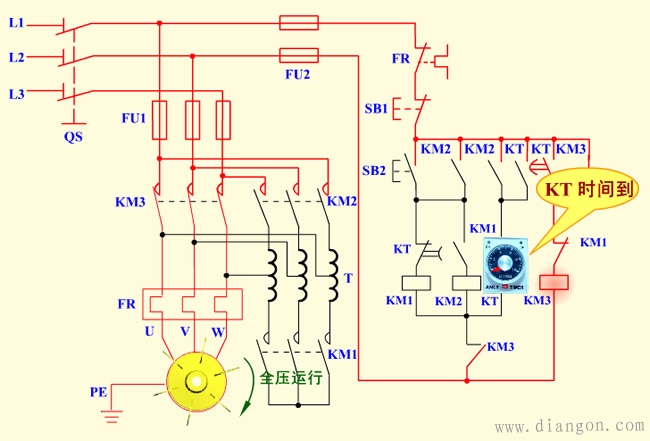

到达 KT 整定时间→KT 动断延时触点先断开→KM1、KM2 先后断电→自耦变压器 T 被切除， KT 动合延时触点后闭合→KM3 线圈得电→电机全压运转。

（4）停止

按下 SB1 电动机停止运行。

（5）停止使用时，断开电源开关 QS。

5、自耦变压器降压起动控制电路的优点和缺点

优点：自耦变压器二次绕组有多个抽头，能输出多种电源电压，启动时能产生多种转矩，一般比 Y—Δ 启动时的启动转矩大得多。
　　 缺点：自耦变压器价格较贵，不允许频繁启动，但仍是三相笼型异步电动机常用的一种降压启动装置。
