兆欧表的使用方法图解

兆欧表是专业电工常用的仪表，掌握兆欧表的使用是电工的基本技能，本文介绍兆欧表的使用。

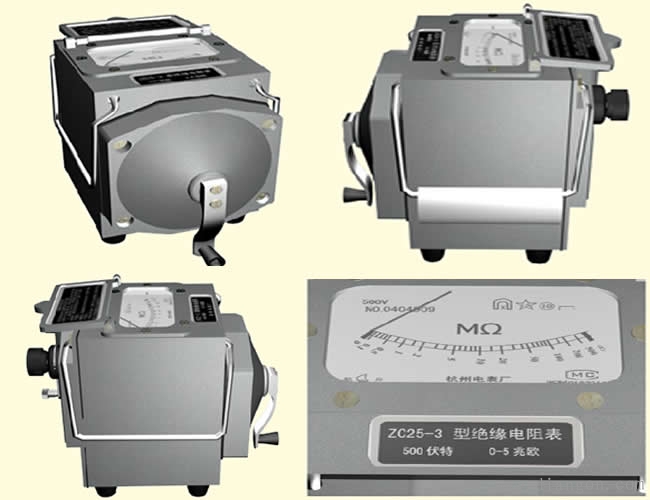

兆欧表又称摇表，是一种不带电测量电器设备及线路绝缘电阻的便携式的仪表。

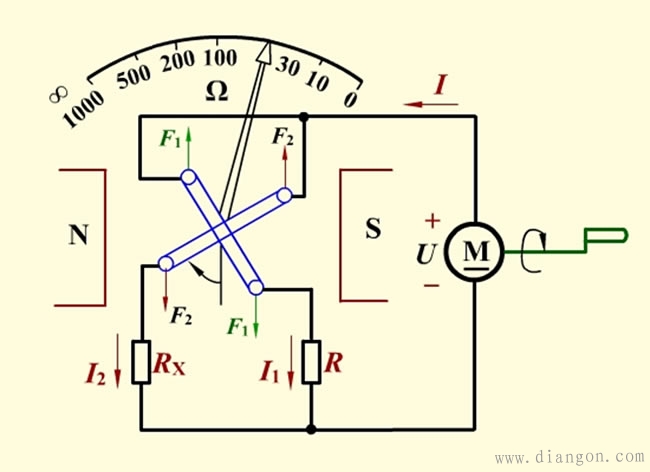

兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。发电机是兆欧表的电源，可以采用直流发电机，也可以采用交流发电机与整流装置配用。直流发电机的容量很小，但电压很高（100—5000V）。磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。

一、使用前准备
