示波器底噪干扰对测量的影响

底噪：
通常是指示波器的“基线本底噪声”，在示波器的模拟前端和数字转换过程造成的垂直噪声。底噪的大小用信噪比来表示，该值越大，代表该信号的噪声干扰越小，即测量仪器的底噪越小。
底噪对垂直量测量的影响：

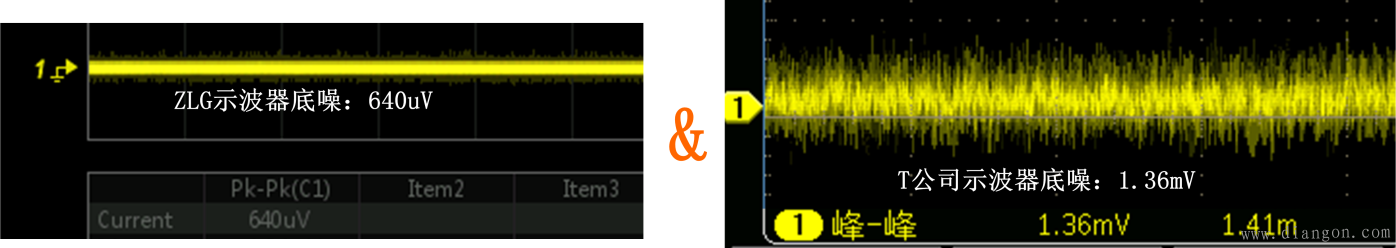

底噪在示波器屏幕上表现出来就是当示波器置于最灵敏的垂直档位时产生的噪声波形。当然，示波器的底噪与仪器使用的器件、硬件设计、信号处理等各方面都有关系，所以不同公司或不同型号的示波器底噪不同，如图1所示。

图1 不同公司的示波器底噪不同
⑴ 当示波器的底噪较大时，将会掩盖住小信号，影响微小信号测量的准确度，导致测量垂直量不准确；
⑵ 当示波器的底噪较低，则信号的测量就会比较准确；

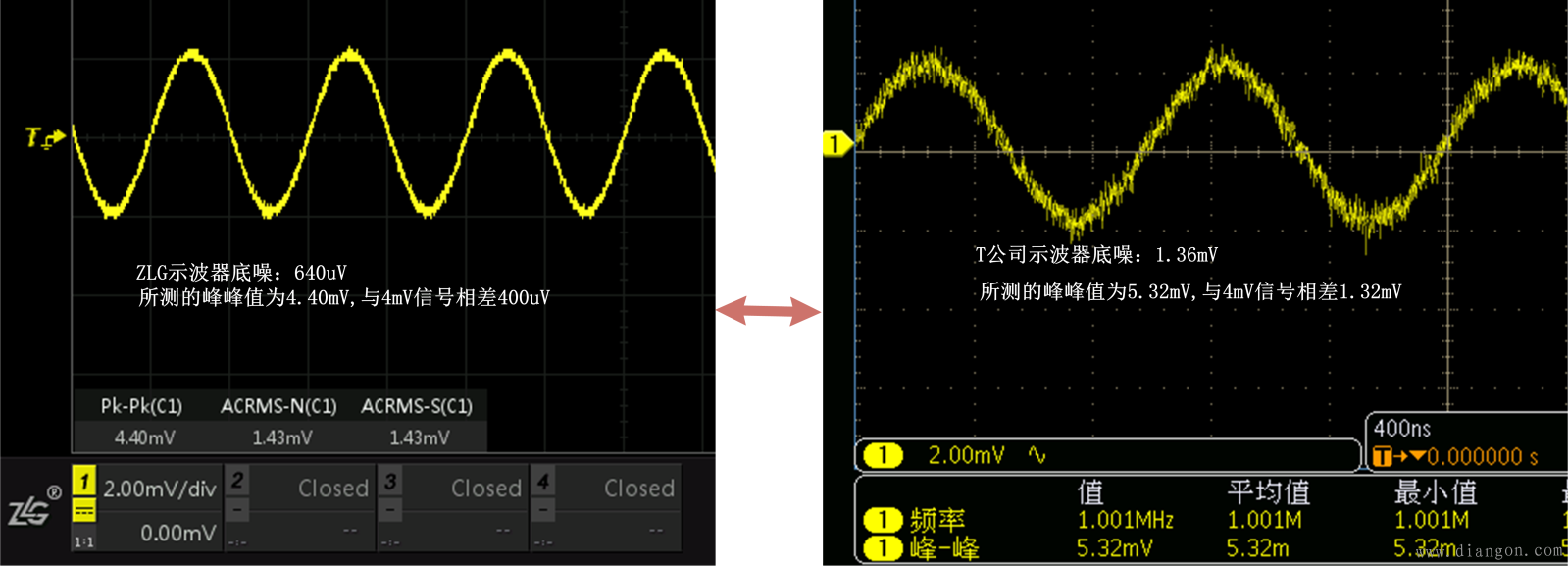

如下图2所示的例子，给两不同公司的示波器输入一个峰峰值为4mV的正弦信号，并分别测量其峰峰值从而了解底噪对测量的影响。

图2 不同公司的示波器峰峰值测量对比
若测量中想减小底噪干扰对测量的影响，可以使用以下方法：
 示波器的捕获模式使用“平均”捕获，平均捕获可以将多次触发的周期信号进行平均显示，使信号在某个值附近微小浮动，更接近真实值，以减少噪声的影响。
 示波器可使用“数字滤波”的方式在低通滤波（高通滤波）下将大于截止频率（小于截止频率）噪声信号进行滤除，提高测量的准确性。
