梯级电压比较器电路

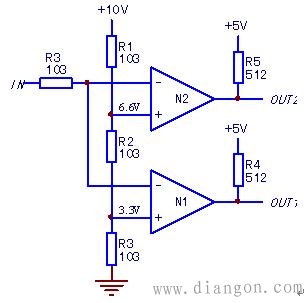

图 梯级比较器电路
上图N1、N2两片比较器和外围器件，构成了梯级比较器电路。具有一个输入端，两个基准（整定值）电压，两个输出端（代表着两个事件或一个事件的两种程度）。
输入信号电压与3.3V和6.6V两个基准电压相比较，当IN>3.3V时，OUT1变低电平，表示发生了事件1（或事件发生的程度较轻）；当IN>6.6V时，OUT2变低电平，表示发生了事件2（或事件发生的程度较重）。该电路如用于过载保护，则OUT1为轻度过载故障信号，OUT2为重度过载故障信号，后级电路对两种信号的重视程度和处理措施是不一样的。
