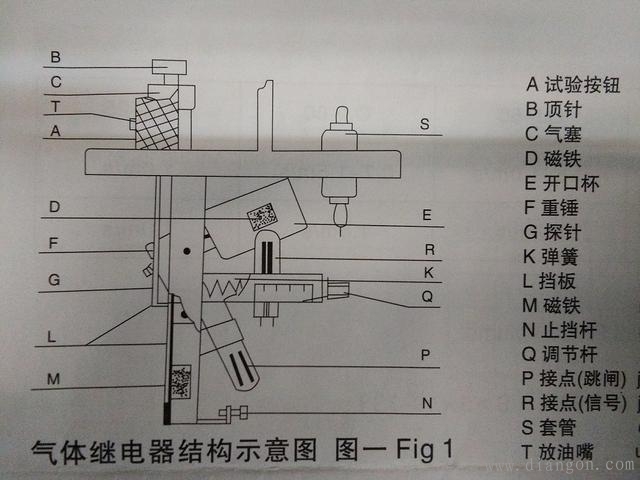

变压器瓦斯继电器的结构原理

变压器正常工作时，继电器内部一般充满变压器油。
如果变压器内部出现轻微的故障，则因油的分解而产生的气体聚集在容器的上方，迫使油面下降，当开口杯E下降到一定的位置时，磁铁D使干簧点R闭合，接通信号回路，发出信号；若变压器因漏油而使油面降低，同样发出信号。

如果变压器内部出现严重的故障时，会出现有的涌浪，在连接管内产生油流，冲击挡板L，当挡板运动到某一位置时，磁铁M使干簧点P闭合，接通跳闸回路，切断与变压器连接的电源，从而保护变压器。
