PLC的与和与非指令AN、AN/
时间：2023-03-07作者：佚名
|
(1)指令功能
AN:串联常开触点。
AN/:串联常闭触点。
AN和AN/的操作数：X、Y、R、C、T。
(2)编程实例

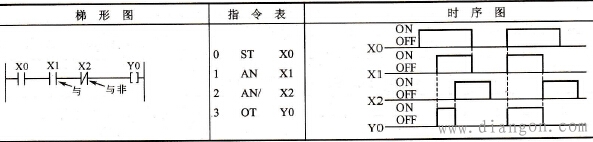

梯形图、指令表和时序图如表所示。
程序解释：只有当X0、X1都为“ON”而X2为“OFF”时，Y0得电输出，否则Y0失电。
(3)指令使用说明
①串联单个常开触点时使用AN指令，串联单个常闭触点时使用AN肘旨令。
②AN和AN／可以连续使用，如图所示，并且连续使用同一个或不同继电器的常开和常闭触点的次数没有限制。
表 梯形图、指令表和时序图
  图 梯形图 |
