老式南京mf47万用表电路图解析

一、指针式万用表的工作原理

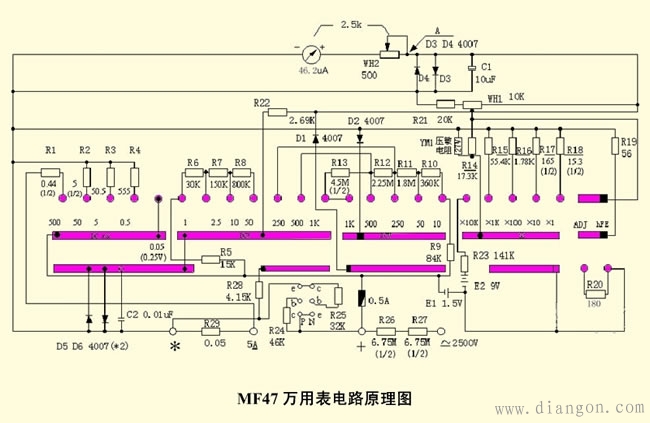

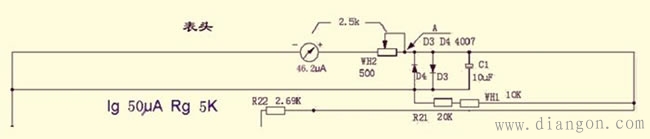

二、表头电路

MF47万用表表头电路由磁电式 46.2μA 电流表头与 WH2 串联，R21与WH1串联后再并入，再与 R22 串联。组成量限为50μA、阻抗为5kΩ的微安表，也可以作为量限为 250mV 的毫伏表。

　　二极管D3、D4保护表头。电容器C1可以防止表头两端电压急剧变化而损伤表头，还能防止万用表移动时表针振动。

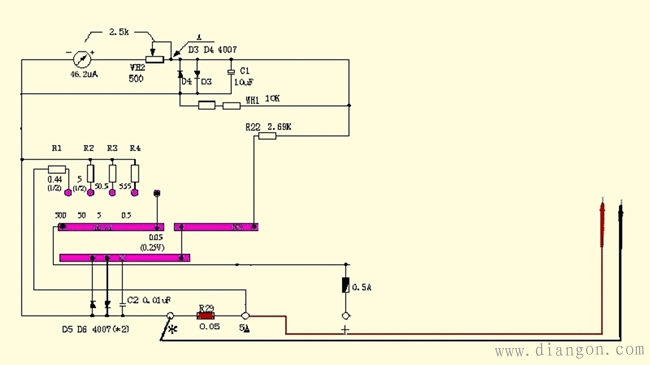

三、直流电流测量电路

在表头两端并入不同的分流电阻，可以构成不同量限的电流表。MF47 万用表可以测量 0-5A 的直流电流，按量限分0.05mA，0.5mA，5mA，50mA，500mA，5A 等挡位。

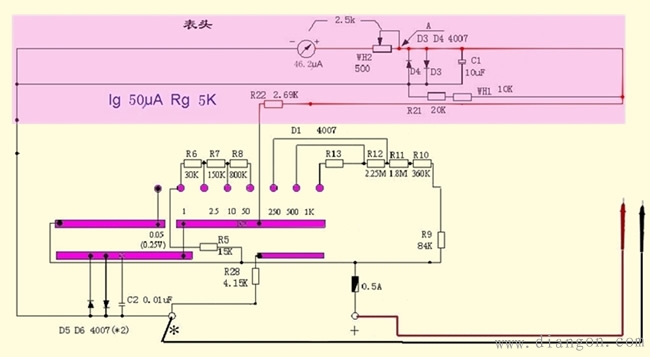

四、直流电压测量电路

直流电压表由表头串联电阻构成。表头串入不同的分压电阻，可以构成不同量限的电压表。
　　MF47 万用表可以测量 0-2500V 的直流电压，按量限分为 0.25V、1V、2.5V、10V、50V、250V、500V、1000V、2500V等挡位。

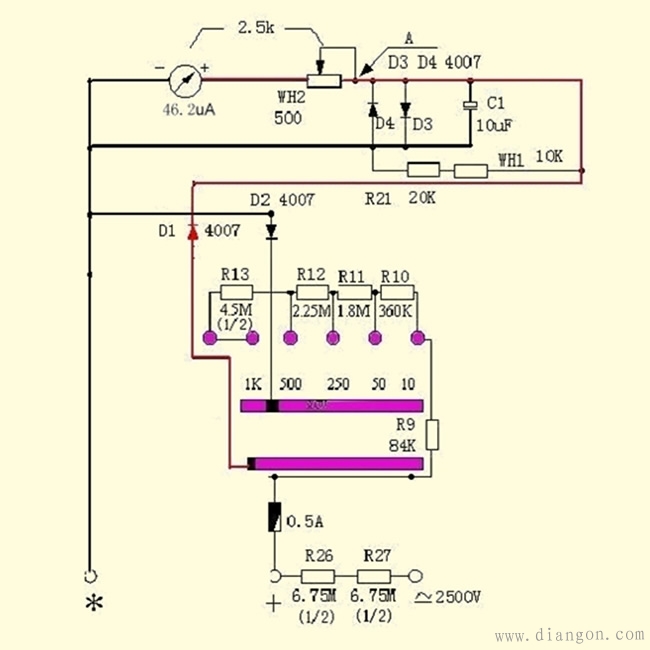

五、交流电压测量电路

交流电压经过刀开关按不同量限加入到 R9、R10 等不同的分压电阻，经二极管 D1、D2 整流为直流，由表头显示电压值。

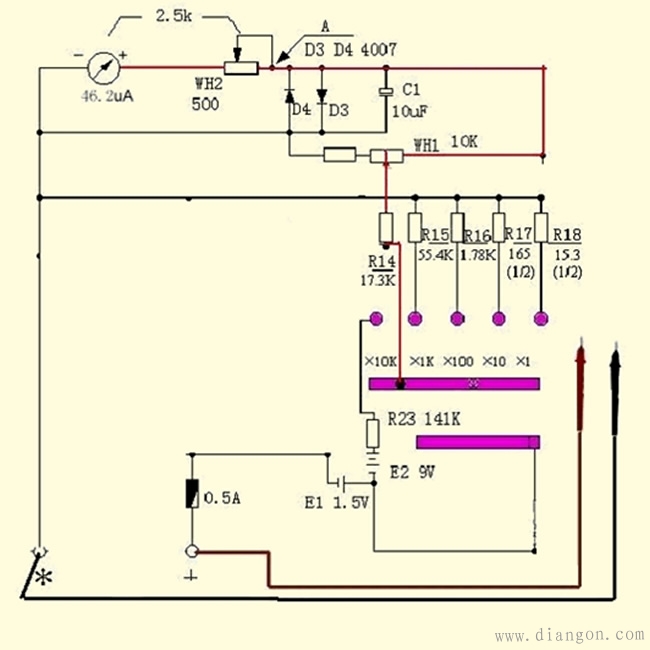

六、电阻测量电路

测量电阻时，要使用内部电池。红表笔接面板“ ”插孔，与内部电池负极相连，黑表笔接面板“*”插孔，与内部电池正极相连。通过刀开关 S 选择不同挡位，不同的电阻 R18、R17 等接入电路构成 R 内。R*10 挡为例，测量时，R17、E1、RX 组成回路。

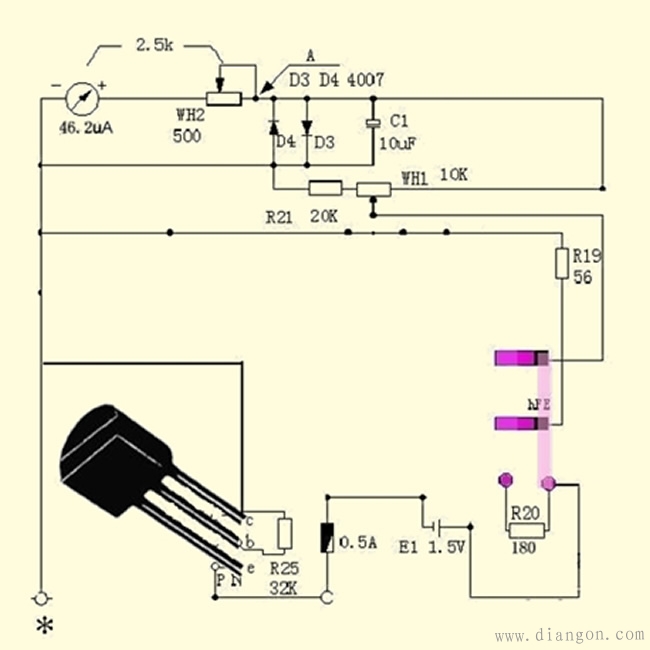

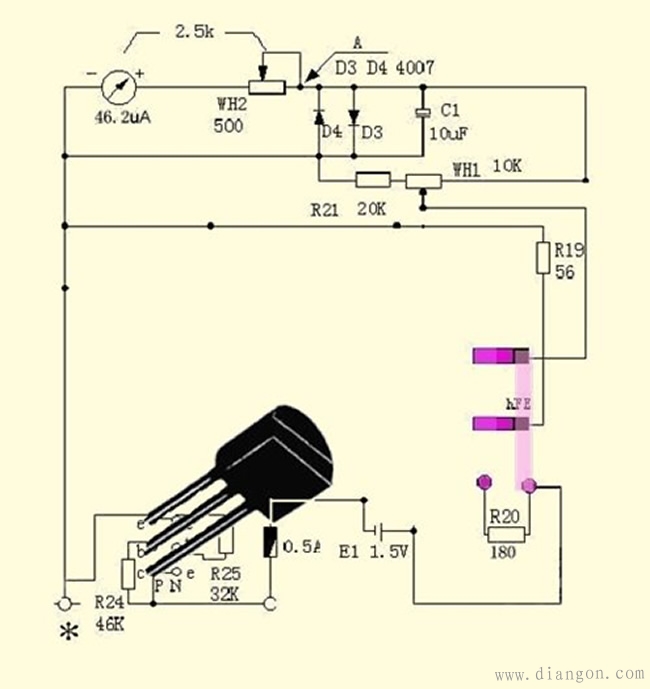

七、hfe 测量电路

MF47 万用电表可以测量小型三极管的 hfe 值。
