plc梯形图编程的一些基本规则

(1)外部输入/输出继电器、内部继电器、定时器、计数器等器件的接点可多次重复使用，无须用复杂的程序结构来减少接点的使用次数。

(2)梯形图每一行都要从左母线开始，线圈接在最右边。如图1所示。

图1 规则2的说明

(3)线圈不能直接与左母线相连。

(4)同一编号的线圈在一个程序使用中使用两次称为双线圈输出。双线圈输出容易引起误操作，应尽量避免线圈重复使用。

(5)梯形图程序必须符合顺序执行的原则，即从左到右、从上到下地执行，不符合顺序执行的电路不能直接编程。图2所示。

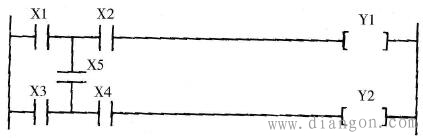

图2 桥式电路

(6)在梯形图中，串联接点使用次数没有限制，可无限制次地使用。如图3所示。

(7)两个或两个以上的线圈可以并联输出。如图4所不。

图3 规则6的说明

图4 规则7的说明
