三菱触摸屏型号选择技巧

时间：2023-03-07来源：佚名

三菱触摸屏的型号众多，单got1000、got1000、gs2000这三个系类的型号就有100多种，且各有各的功效，不能轻易做出采购的决定！所以对于三菱触摸屏采购就不只是一个技术活了，还是一个非常消耗时间的过程。那么小编下面就为大家总结了十条三菱触摸屏选型的技巧，希望能够帮助大家节省时间！
1.GT1155-QSBD不能完全替换GT1155-QSBD，区别在于GT1155-QSBDQ中的“Q”的意思就是自带Q总线连接模块，如果客户没有用到Q总线连接模块就可以用GT1155-QSBD替换。
2. GT1155-QSBDA 不能完全替换GT1155-QSBD区别在于GT1155-QSBDA中的“A”的意思就是自带A总线连接模块，如果客户没有用到A总线连接模块就可以用GT1155-QSBD替换。
3.GT2308-VNBA不支持BUS总线，GT23的不支持BUS总线，GT27的支持。

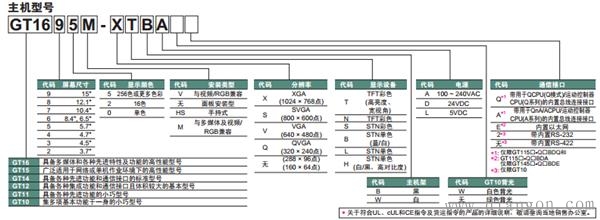

4.问:GT1000系列型号定义请看下图

5.问:GT1695M-XTBA和GT1695M-XTBD输入电源不一样，GT1695M-XTBA是AC220V，GT1695M-XTBD是DC24V,其他完全一样。
6.三菱触摸屏编辑程序软件使用GT Works3软件
7.GT1055-QSBD-C 与GT1055-QSBD两者都是日本生产；-C是针对中国市场、中国销售的意思，两者的区别GT1055-QSBD有配电池；而-C没有配置电池，如客户需要使用电池相关功能则另购电池，型号GT11-50BAT。
8.GT1020几种型号之间有什么具体区别见下表，其中电源电压为DC5V的可直接由通讯线供电。

型号	背景灯颜色	电源电源	通讯口
GT1020-LBD-C	绿/橙/红	DC24V	RS422
GT1020-LBL-C	绿/橙/红	DC5V	RS422
GT1020-LBD2-C	绿/橙/红	DC24V	RS232
GT1020-LBDW-C	白/粉/红	DC24V	RS422
GT1020-LBLW-C	白/粉/红	DC5V	RS422
GT1020-LBDW2-C	白/粉/红	DC24V	RS232

9.GT1665HS-QTBD是手持式触摸屏，接口为特殊42针接口，需要扩展线和转接盒转换为常用接口方能正常使用；
基本配件为：GT16H-C30-42P (3米扩展电缆) GT16H-CNB-42S(连接转换盒)
1.和FX plc连接需另加通讯线：GT01-C30R4-8P (所有配件：GT16H-C30-42P GT16H-CNB-42S GT01-C30R4-8P)
2.和Q PLC 连接需另加通讯线：GT01-C30R2-6P (所有配件：GT16H-C30-42P GT16H-CNB-42S GT01-C30R2-6P)
10.问:GT1155HS-QSBD/GT1150HS-QLBD手持式触摸屏和FX或Q PLC连接各需要的配件和通讯线有：
1. 和FX连接方式一：GT11H-C30-37P(3米扩展电缆) GT11H-CNB-37S(连接转换盒) GT01-C30R4-8P(FX通讯线)
2. 和FX连接方式二：GT11H-C30-37P(3米扩展电缆) GT11H-C15R4-8P(1.5米转换FX通讯线)
3. 和Q 连接方式一：GT11H-C30-37P(3米扩展电缆) GT11H-CNB-37S(连接转换盒) GT01-C30R2-6P(Q通讯线)
4. 和Q 连接方式二：GT11H-C30-37P(3米扩展电缆) GT11H-C15R2-6P(1.5米转换Q通讯线)
GT15-MESB48M 这种能替代GT15-QFNB48BM 用吗？
这个要看具体用途；
如果是用于GT15屏的内存扩展/多通道功能/文档显示功能/梯形图监视功能/SFC监视功能/梯形图编辑功能则两者作用相同可以相互替代；
如果是用于MES接口功能扩展，则必须使用GT15-MESB48M才可以，不能用GT15-QFNB48BM替代。
