单片机里的时钟源详解

无论是单片机还是微处理器，它们的核心都是大规模的时序逻辑电路，而驱动时序逻辑电路的动力则是准确而稳定的时钟源——不要小看定语“准确而稳定”哦，实际上人类的科技之所以能如此稳定、高速的发展，就是离不开准确而稳定的时钟源。比如单片机所使用的晶体振荡器，就是一种比较准确的时钟源。

在晶体振荡器之前，振荡源一般是LC振荡电路等电路，但它们会受到外界的影响（振动、温度等），其误差可能达到kHz级别。长时间的工作情况下其准确度也难以保证。无线电和数字电路的发展迫使一种准确且稳定的时钟源诞生，于是就有了晶体振荡器。

将石英晶体按照一定的方式切割，并向其施加电压，它就会在外加电场的作用下开始振动，这种性质被称作“压电性”。这就使得石英晶体拥有了能够与外界的振荡谐振的能力。按照同样的方式切割出来的晶体拥有着相同的振荡频率，这也就使得批量生产石英晶体成为了可能。

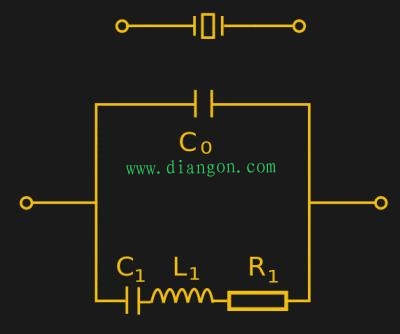

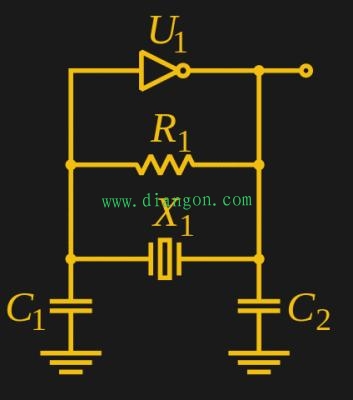

实用的石英晶体振荡器的内部一般是这样的：一片精密切割好的晶体放置在中间，被两片化学处理过的金属氧化物夹在中间，并用结实的金属外壳包装好。这也是为什么晶振的电路图符号是一两个电极夹着一个晶体。典型的石英晶体振荡器的应用电路如下图所示：
