接触器联锁正反转控制线路的结构和工作原理

对接触器联锁正反转控制线路的原理进行了分析，阐述了接触器联锁正反转控制线路接线图的工作过程，掌握接触器联锁正反转控制线路的结构和工作原理。

1、电路原理图

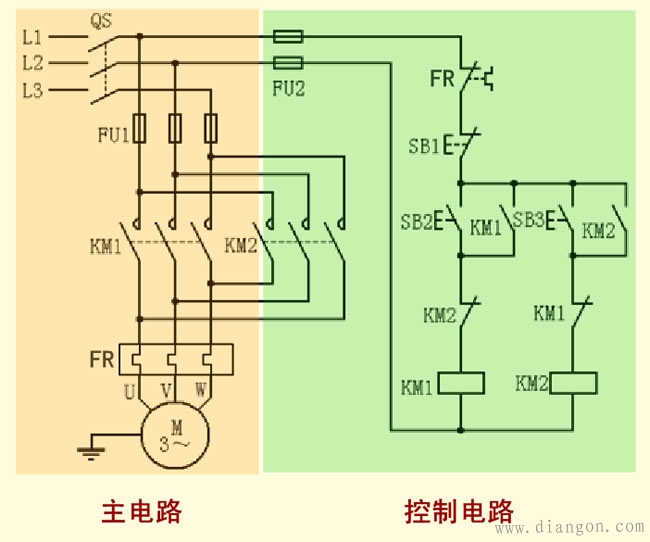

2、电路组成

　　本电路由电源隔离开关 QS；交流接触器 KM1、KM2；热继电器 FR；熔断器 FU1、FU2；启动按钮 SB2、SB3；停机按钮 SB1 及电动机 M 组成。

3、技术要求

按下 SB2 正转启动，按下 SB3 反转启动，启动后均能连续运行。

正转期间按下反转按钮，控制电路不应有任何反应，否则会导致电源短路。需要在控制电路中实施互锁控制。

按下 SB1，不论正转还是反转，都要停机。

4、工作原理

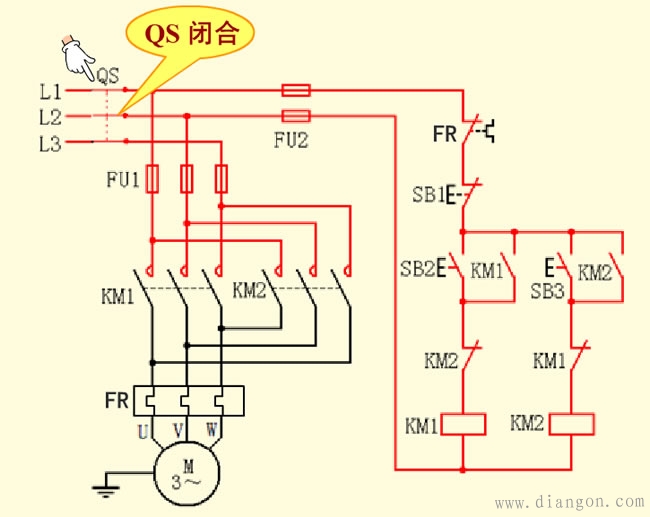

（1）合上 QS，电源引入。

（2）正转

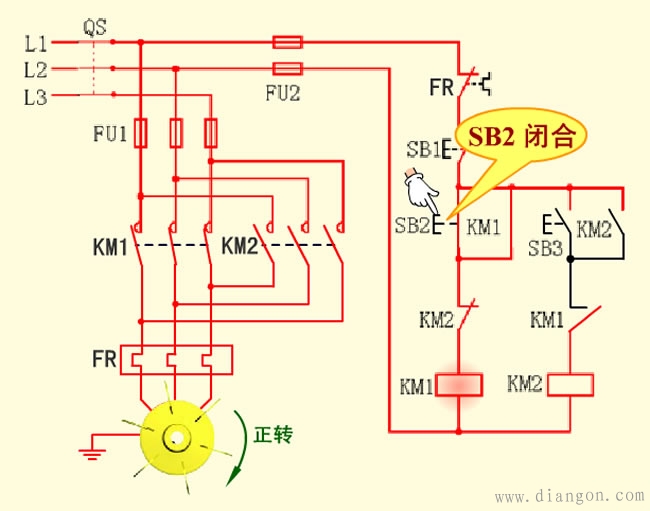

按下 SB2→KM1 线圈得电→

→KM1 主触点闭合→电动机正转。

→KM1 动合触点闭合→实现自锁。

→KM1 动断触点断开→KM2 线圈支路断开→实现互锁。

（3）停转

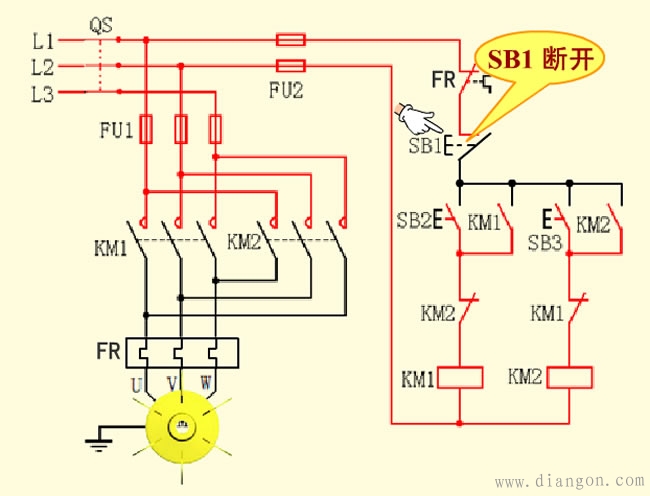

按下 SB1→→KM1 线圈失电→

→KM1 主触点断开→电动机停转。

→KM1 自锁触点断开→解除自锁。

→KM1 动断触点闭合→解除互锁，为 KM2 线圈得电做准备。

（4）反转　　

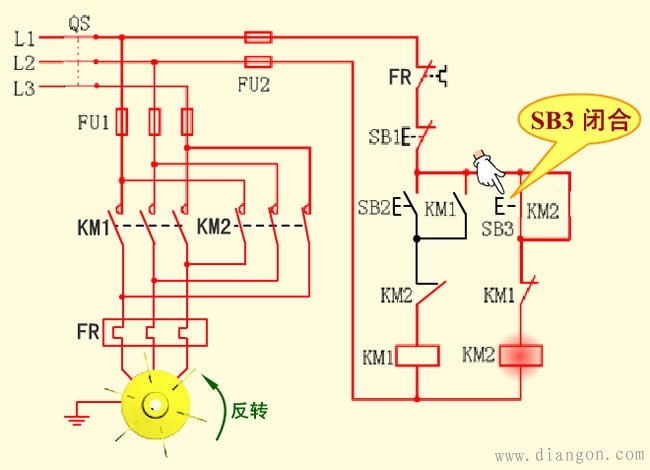

按下 SB3→KM2 线圈得电→

→KM2 主触点闭合→电动机反转。

→KM2 动合触点闭合→实现自锁。

→KM2 动断触点断开→KM1 线圈支路断开→实现互锁。

（5）停转

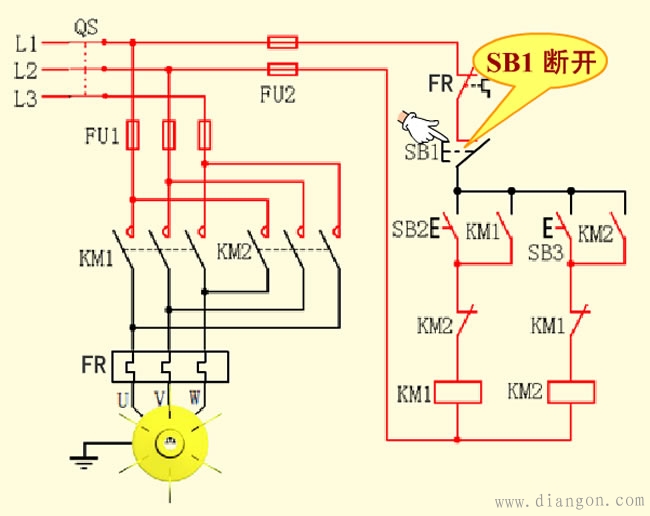

按下 SB1→KM2 线圈失电→

→KM2 主触点断开→电动机停转。

→KM2 自锁触点断开→解除自锁。

→KM2 动断触点闭合→解除互锁，为 KM1 线圈得电做准备。

（6）断开 QS，电源断电。

5、接触器联锁的正反转控制线路的优点和缺点

优点：工作安全可靠。

缺点：操作不方便。
