电机两地启停控制电路原理图

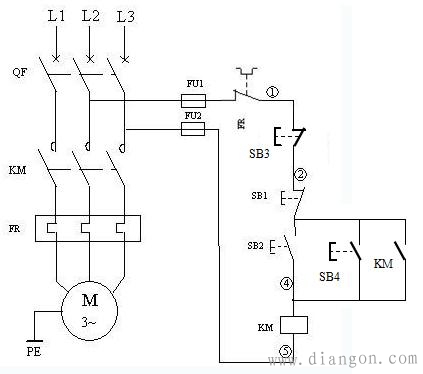

1.工作原理电路图
电路图为电动机2地控制电路。图中设SB1、SB2为甲地启停控制按钮；SB3、SB4为乙地启停控制按钮，2组按钮共同控制电动机M。
多地控制电路特征是：停止按钮串联，启动按钮并联。

2.电路工作原理
启动：按下甲乙两地（任意）启动按钮SB2或SB4→KM线圈得电吸合→其常开辅助触头闭合自锁→其主触头闭合接通电动机主回路→电动机M运转。
停止：按下甲乙两地（任意）停止按钮SB1或SB3→KM线圈失电释放→其常开辅助自锁触头断开自锁回路→其主触头释放断开电动机主回路→电动机M停止运转。
