三倍频变频器的变频工作原理

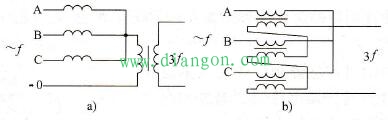

三倍频变频器的变频工作原理如图所示。

图 三倍频变频器的工作原理

三倍频变频器是一个特殊结构的变压器。它与磁饱和电抗器的结构相似。变压器的初级一侧与三相工频电源连接，经变压器内部绕组的电磁作用，将50Hz电流转化为150Hz电流，由二次侧输出。三倍频变频器的电效率高达9%左右。

三倍频变频器的工作特点如下：

三倍频变频器的cosφ=0.3左右。但是通过对变压器一次侧进行工频移相电容补偿后，其cosφ=1。变频器的输出电压，可以通过设在一次侧的工频三相调压器进行调节。

三倍频变频器的运行平稳可靠、噪声小、振动小、电效率可达到98%左右，具有较大的过载能力，维护方便、成本低，但是存在需配置大量补偿电容器，提高三倍频变频器的电效率受到限制等问题，这种电源可以用于大型感应炉。
