读出S7-1500 CPU运行时间的四种方法

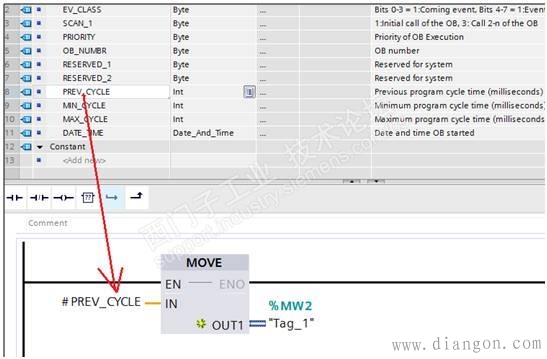

图1.读出非优化的OB1中运行时间
将启动信息参数传递到全局变量中就可以读出CPU的上次扫描、最小、最大扫描时间，编程非常方便。
2.调用RD_SINFO函数读出运行时间
如果使用优化的OB1，启动信息简化而没有这些运行信息，如图2所示，则必须调用函数读出。

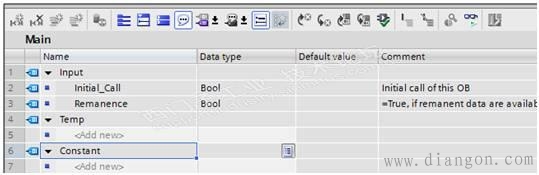

图2优化OB1的启动信息
例如在OB1中调用RD_SINFO函数读出运行时间，程序如图3所示。参数TOP_SI为当前OB1的启动信息，数据类型为SI_classic，需要手动键入，ZI1为上次扫描时间，ZI2_3包含最小、最大扫描时间，低字为最小扫描时间，高字为最大扫描时间，示例中分别传送到MW10和MW12中。START_UP_SI为暖启动OB的启动信息，示例中没有进行引用。

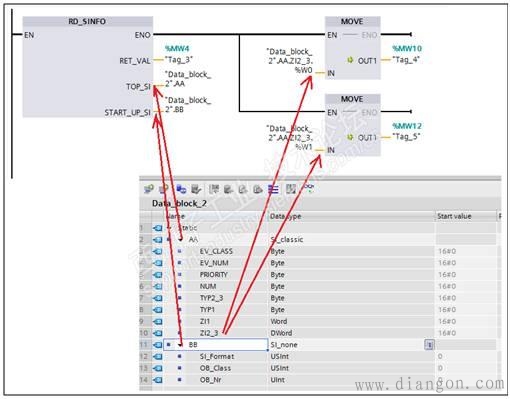

图3调用RD_SINFO函数
3.调用RT_INFO函数读出运行时间
通过函数RT_INFO也可以读出CPU的运行时间，示例程序如图4所示。

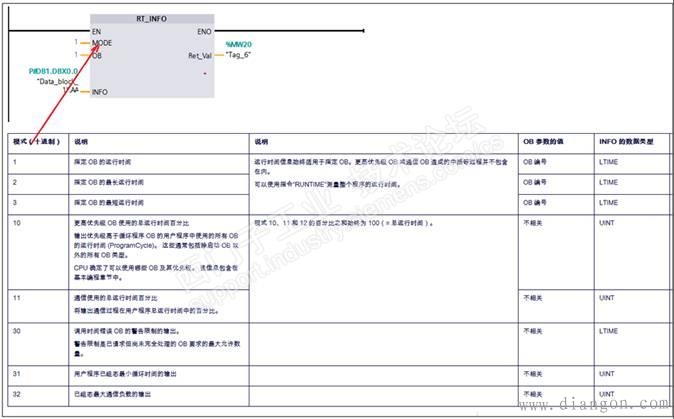

图4调用RT_INFO函数
通过模式1、2、3可以读出CPU的上次扫描、最小、最大扫描时间，在这三种模式下，参数INFO的数据类型为LTIME，可以直接读出。也可以通过其他模式读出运行时间的百分比。
4.调用RUNTIME指令读出运行时间
通过指令RUNTIME可以从参数RET_Val直接读出CPU的运行时间，单位为秒，MEM为中间保存程序运行的存储器，两个参数类型都是LREAL，除此之外还可以读出一段程序的运行时间。如图5所示。

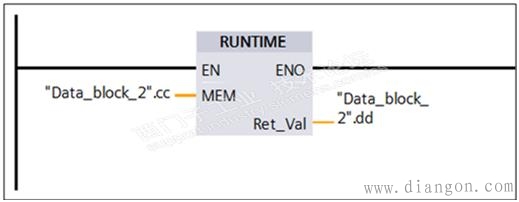

图5 RUNTIME指令
