真空负荷开关的结构和工作原理

目前，国内高压开关柜市场上最常用的负荷开关是真空负荷开关和SF6负荷开关。今天，电工学习网小编着重介绍一下真空负荷开关的结构和工作原理。
真空负荷开关是利用真空灭弧室作为灭弧装置的负荷开关，开断电流大，适宜于开关柜中频繁操作。其灭弧室较真空断路器的灭弧室简单、管径小。真空灭弧室固定在隔离刀上，真空断口与隔离断口串联。熄弧由真空灭弧室完成，主绝缘由隔离断口承担。关合时，隔离刀关合真空灭弧室快速关合；开断时，真空灭弧室先分断后隔离刀打开，通过换向装置，隔离刀继续运动至接地位置。灭弧断口与隔离断口的配合有两种结构，即联动和联锁。

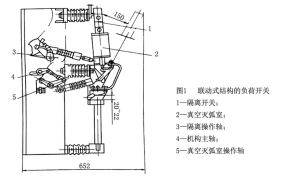

1.联动式结构的负荷开关。ZFN-□-RD（□表示各种电压等级）型真空负荷开关采用联动式结构，将开断时的灭弧与绝缘功能分开，隔离刀承担绝缘功能。如图1所示，由一个操作手柄，通过特殊设计的传动系统同时操作真空灭弧室和串联的外隔离刀，以保证这两个端口按正常程序动作。为了减小负荷开关的高度，真空灭弧室2固定在了隔离刀1上。主轴4可操作隔离操作轴3和真空灭弧室操作轴5。合闸时，轴3带动隔离刀先合，真空灭弧室在过中弹簧的作用下后合；分闸时，真空灭弧室在过中弹簧的作用下快速分闸后，隔离刀接着分开。
　　

2.联锁式结构的负荷开关。FZN21-12D系列户内式真空负荷开关采用联锁式结构，将真空灭弧室与隔离刀两功能单元通过机械连锁保证两元件按正常程序动作。

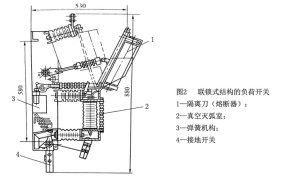

其结构如图2所示，主要由隔离开关1、真空灭弧室2、接地开关4组成。其中，真空灭弧室由弹簧机构3操动。真空灭弧室既能关合、开断各种电流，又能承受绝缘实验电压。隔离开关只在真空开关检修时打开。隔离开关与接地开关用一个操作手柄联动操作，以保证两者之间的操动机构，整台真空负荷开关具有两个操作手柄，既可以电动，也可手动。弹簧机构采用了电动弹簧过中合闸、电磁线圈分闸。
该结构用于组合电器时，最大的特点是隔离开关与熔断器结合在一起，使组合电器的高度尺寸大大减小，同时，也使负荷开关与组合电器在外形和安装尺寸上一致，便于组合拼柜。
