仪用电流互感器准确度等级及误差限值
时间：2023-03-07来源：佚名
|
仪用电流互感器根据不同分类方式种类也不相同。按用途分，可以为标准用(1类)、一般测量用(2类)、电度表检验装置用(3类)三种；按按主绝缘介质可以分为干式和油浸式；按额定电压可以分为低压互感器和高压互感器；按正常工作环境条件划分可以分成P组、S组、A组。 1.仪用电流互感器准确度等级 仪用电流互感器的准确度等级一般可分为0.01、0.02、0.05、0.1、0.2级等5个等级。对于具有多额定变比的互感器，在同一额定输出下的各额定变比值，要求满足相同的准确度等级，在不同的额定输出下，可以有不同的准确度等级。 2.仪用电流互感器误差限值

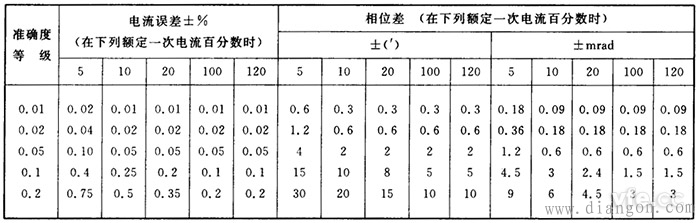

表1：仪用电流互感器误差限值 对于标准用和一般测量用互感器在额定的负载功率因数以及负载阻抗为额定值的25%~100%之间的任一数值时，互感器的误差不超过表1规定的允许值； 对于电度表检验装置用互感器在额定频率，规定的负载功率因数以及负载阻抗为额定值的25%~100%或80%~100%之间任一数值时，互感器的误差不得超过表1规定的允许值。 |
