仪表系统正确接地方法

仪表系统通过避雷器的正确接地防止对仪表系统产生干扰。
　　避雷器可将架空输电线路上由于静电感应产生的数万伏的瞬时电压通过接地线瞬时释放到地面。为使仪表系统不受干扰的影响，仪表系统采用避雷器专用的C型(10Ω以下，推荐)或D型接地(100Ω以下)，这两种接地方式与仪表系统接地不同。

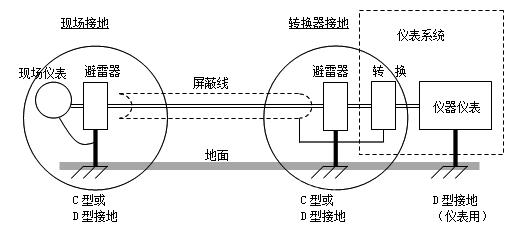

　　现场和转换器两者均安装避雷器时，需要在接近现场和转换器各自的避雷器的地方安装专用的C型(推荐)或D型接地，以便连接相应设备。
　　连接屏蔽线时，应只使其中的任意一端接地，避免两点接地。

　　Q1: 变送器和接收信号仪表之间采用地下电缆时，能否不安装避雷器?
　　A1: 地下电缆会受电磁感应的影响，所以也不安全。

　　Q2: 变送器和信号接收仪表仪表间的电缆长度超过几米以上时，需要安装避雷器?
　　A2: 虽因周围条件而异，但电缆长度超过30m以上时，可以考虑安装避雷器。
