家用漏电保护器作用

漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。
其适用范围是交流50HZ额定电压380伏，额定电流至250安。
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。
漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)
以及试验元件等几个部分。
三相四线制供电系统的漏电保护器工作原理示意图。TA 为零序电流互感器, GF 为主开关, TL 为主开关的分励脱扣器线圈。
在被保护电路工作正常, 没有发生漏电或触电的情况下, 由克希荷夫定律可知, 通过TA 一次侧的电流相量和等于零, 即：这样TA
的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
在铁心中出现了交变磁通。在交变磁通作用下, TL二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较,
当达到预定值时, 使主开关分励脱扣器线圈TL 通电, 驱动主开关GF 自动跳闸, 切断故障电路,从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同, 不赘述。

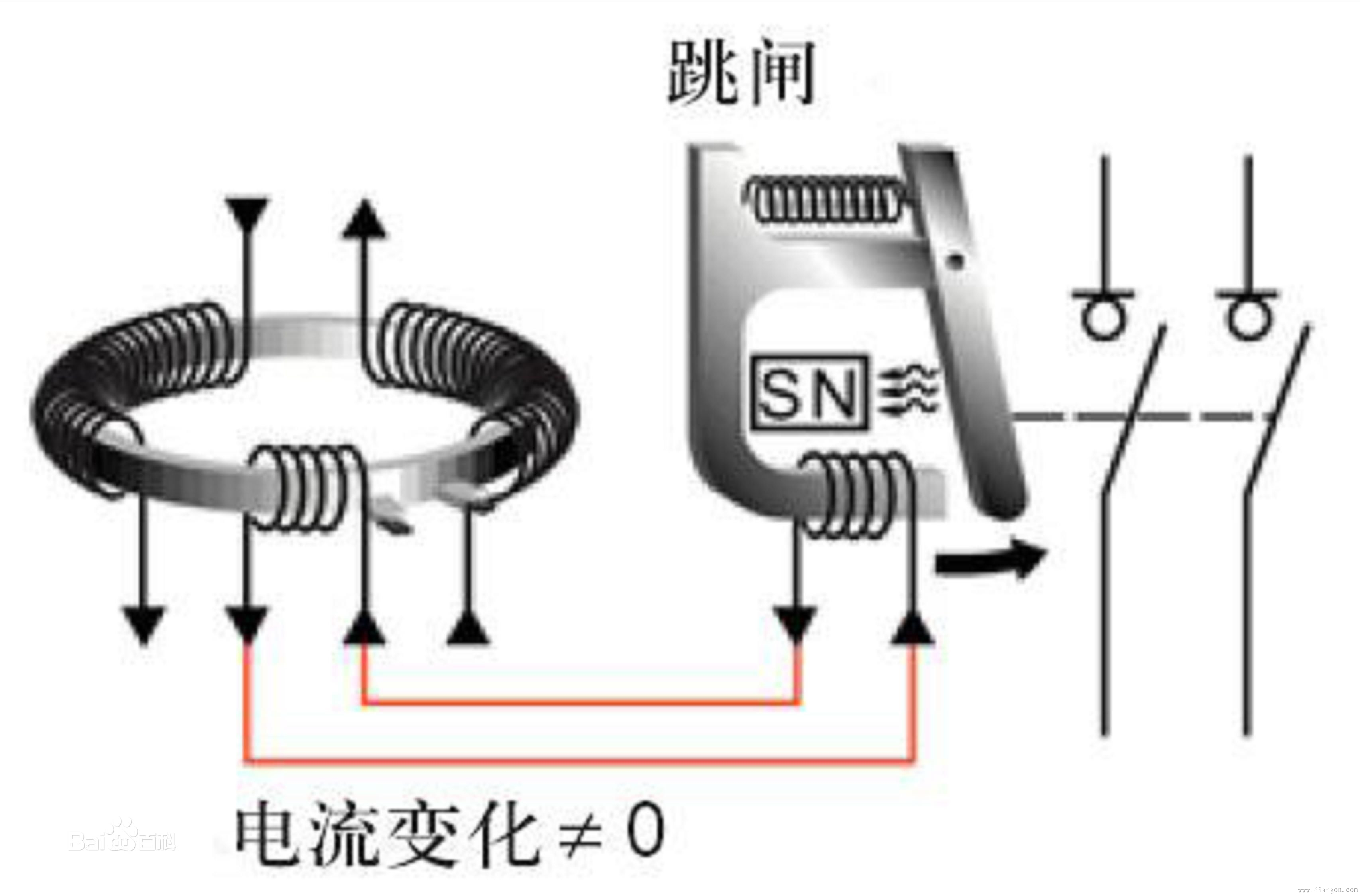

漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性， 电磁式漏电保护结构与原理 这是其他保护电器，如熔断器、自动开关等无法比拟的。自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。电流型漏电保护器的构成分四部分：
检测元件：检测元件可以说是一个零序电流互感器。被保护的相线、中性线穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。如果发生了漏电，相线、中性线的电流向量和不等于零，就使N2上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。
中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。
执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。
试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。
