片(窗口)比较器电路原理图解

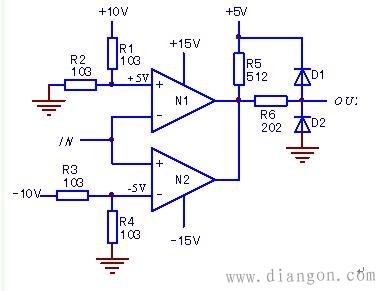

图 “片”（窗口）比较器
本电路有两个基准比较端，整定值分别为 5V和-5V。由电路结构可知，只要 5V>IN>-5V，换言之，只在输入信号在 5V～-5C“该片范围”之内，电路就会维持原态（或称静态）的高电平输出状态。反之，IN信号要么高于 5V，要么低于－5V，只要出离了“该片范围”，N1（或N2）的输出端即会翻转，变成低电平状态。
该电路功能具有其实用意义，如对电机接地故障的检测，不必要区分是正半波或负半波接地，只要有接地故障产生，即产生报警动作；如用于工作电压监测，则可方便地限定一个“安全范围”，在此范围内设备可正常工作，显然在此处比较“一片范围”同相比一个点或段，更具合理性。
由此电路，更可看出专用（开路集电极输出）比较器的优点：
输入端（高阻输入）可以并联，即多组比较器可以共用一路信号；
输出端可以并联。因输出级独特的电路结构，可以直接并联输出（由R5限流作用不会导致N1、N2内部输出级电路的损坏）。这在需多路相关信号“集约化处理”和节省后级电路的I/O口上，有重要意义。
