示波器的垂直分辨率对测量的影响

一般数字示波器采用的都是8位ADC，对任何一个波形值都是用256个0和1来重组。假设示波器垂直方向满量程为8格，对应量化级数256。在垂直档位为500mV/div的情况下，垂直精度为（500mV*8）/256=15.625 mV。测量同一个信号，在垂直档位为50mV/div的情况下，即（50mV*8）/256=1.5625 mV，垂直精度就达到了1.5625 mV。

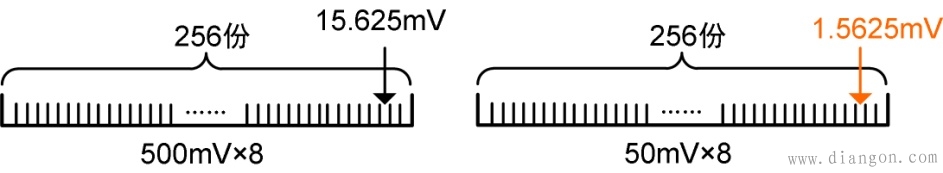

图 测量精度
在实际测量中，由于测量波形的幅值不一样，故垂直档位设置也会不一样，但是为了尽量使测量准确，可进行以下操作：
使测试信号幅值尽量占到屏幕6div左右。例如一个峰峰值为7Vpp的正弦波，垂直档位应设为1V/div，而不是2V/div或5V/div。实际上，这涉及到一个电压分辨率的问题， ZDS4054 plus示波器ADC的量化分辨率25LSB/div。例如在1V/div电压下，电压分辨率为40mv，而当10V/div时，电压分辨率为400mv。可知在1V/div下，测量值有更高的分辨率，测量值更准确。
