电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。下面介绍的是电缆载流量对照表，希望能帮助到您。
一、电缆载流量对照表

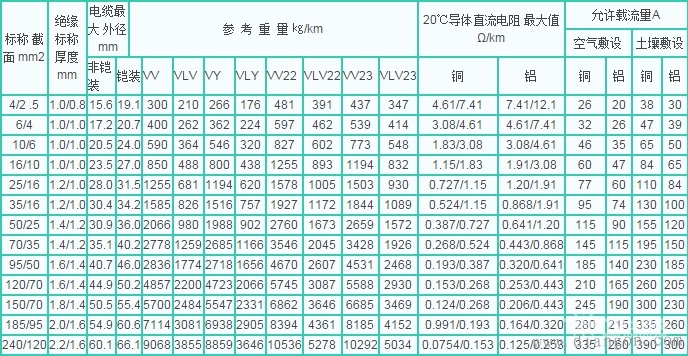

VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV单芯PVC绝缘(钢带铠装)电力电缆

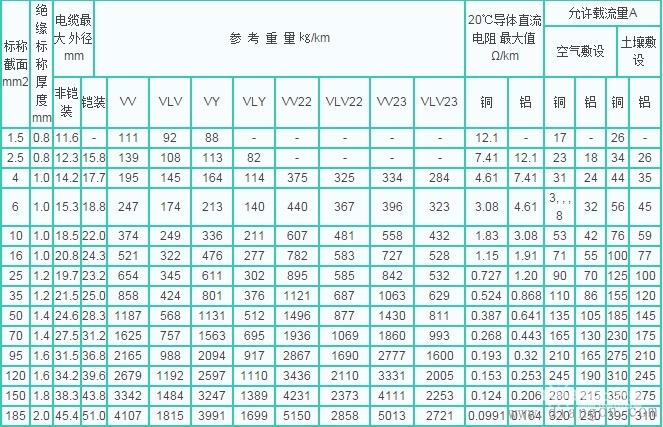

VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV二芯PVC绝缘(钢带铠装)电力电缆

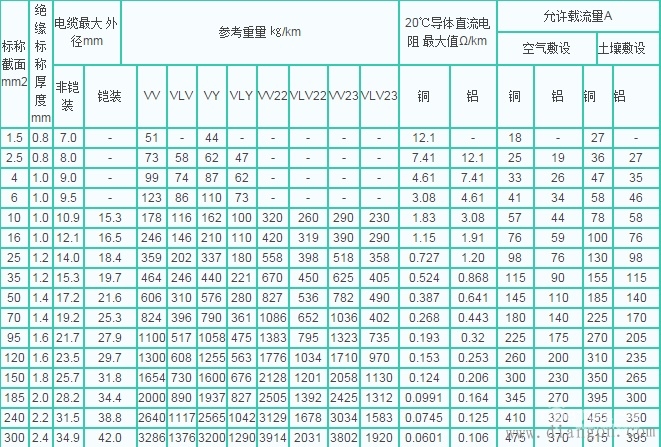

VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV三芯PVC绝缘(钢带铠装)电力电缆

VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV(三大一小)PVC绝缘(钢带铠装)电力电缆

VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV四芯等截面PVC绝缘(钢带铠装)电力电缆

二、电缆载流量估算口诀
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。

10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量
相应的截面积100mm2以上乘以乘以2
16mm2、25mm2乘以4
35mm2、50mm2乘以3
70mm2、95mm2乘以2.5
如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十）
高温场所使用乘以系数0.9（85摄氏度以内）
裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）
以上是按铝线截面积计算
铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推。
