图解电工摇表使用方法和注意事项

摇表也叫兆欧表，其使用方法如下：

首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的兆欧表，额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

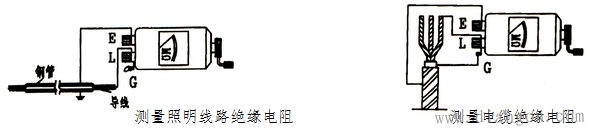

摇表有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。一般测量照片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。在测量电缆对地绝缘电阻时或被测设备的漏电流严重时，使用“G”端钮。如下右图所示为测量电缆绝缘电阻接线图。

线路接好后，可按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢而快，当转速达到一定值时，要保持转速均匀稳定。（一般普通兆欧表转速为120转左右），当兆欧表的发电机转速稳定后，表盘上的指针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线。兆欧表共有3个接线端（L、E、G）。测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。
7.摇动兆欧表后,时间不要久。
注意事项
测量前应先将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。若将两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明兆欧表是良好的，否兆欧表有误差。
被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。
遥测过程中，被测设备上不能有人工作。
测量电容较大的电机、变压器、电缆、电容器时，应有一定的充电时间，且容量越大，充电时间越长，一般以兆欧表转动一分钟后的读数作为标准。测量完成要立即进行放电，以保安全。放电的方法是将测量时使用的地线，由兆欧表上取下来，在被测量物上短接一下即可。
禁止在雷电时或附近有高压导体的设备上测量绝缘。只有在设备不带电又不可能受其它电源感应而带电的情况下才可测量。
兆欧表未停止转动之前，切勿用手触及设备的测量部分或兆欧表接线柱。拆线时，也不可直接触及引线的裸露部分。
兆欧表应定期校验：校验方法是直接测量有确定值的标准电阻，测量它是否测量误差，是否在允许范围以后。
