如果在安装点的预期短路电流小于断路器的额定分断能力，可采用熔断器作后备保护，因熔断器的额定短路分析能力较强。如图1所示，后备熔断器的特性1 与断路器的特性2相交。线路短路时，熔断器的分断时间比断路器短，可确保断路器的安全。特性上的交接点，可选择在断路器的额定短路的分断能力的80％处。
熔断器应装在断路器的电源侧，以保证使用安全。

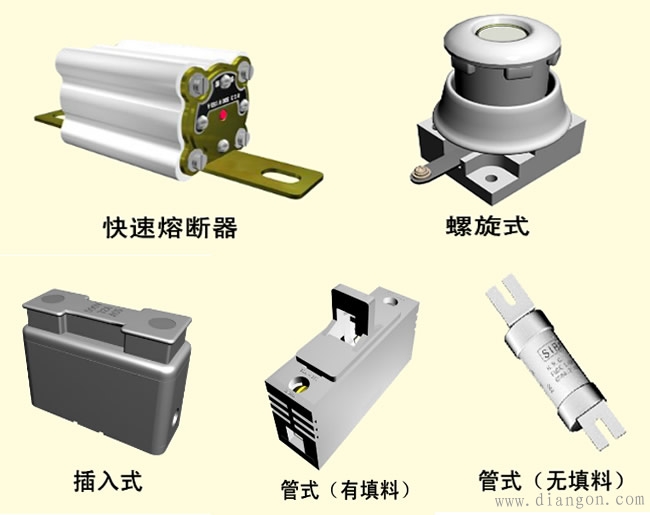

一、低压熔断器
熔断器也被称为保险丝，是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开，运用这种原理制成的一种电流保护器。
二、使用时注意事项
1、熔断器的保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流，选用相应分断能力的熔断器。
2、熔断器的额定电压要适应线路电压等级，熔断器的额定电流要大于或等于熔体额定电流。
3、线路中各级熔断器熔体额定电流要相应配合，保持前一级熔体额定电流必须大于下一级熔体额定电流。
4．熔断器的熔体要按要求使用相配合的熔体，不允许随意加大熔体或用其它导体代替熔体。

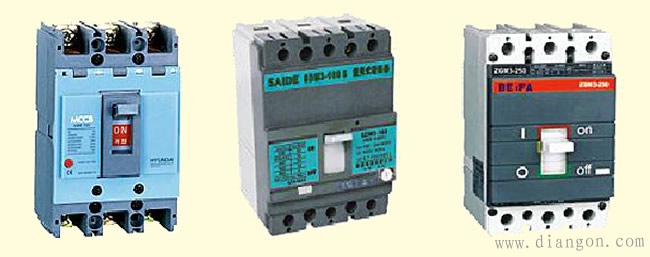

三、低压断路器
低压断路器又称自动开关，俗称空气开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护。

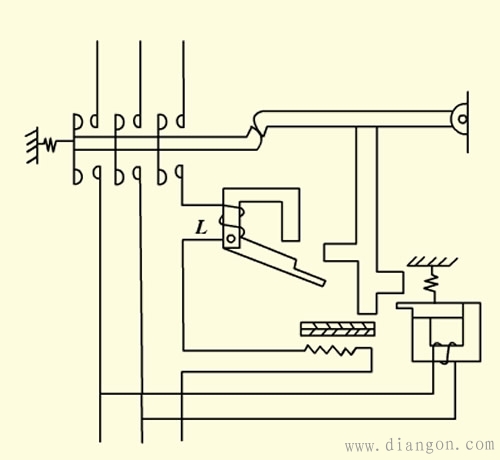

四、低压断路器的内部结构
五、熔断器与断路器的区别
熔断器能实现短路和过载保护，其原理是：利用电流流经导体会使导体发热，达到导体的熔点后导体融化断开电路，保护用电器和线路不被烧坏。它是热量的一个累积，所以也可以实现过载保护。一旦熔体烧毁就要更换熔体。
断路器也可以实现线路的短路和过载保护，不过原理不一样，它是通过电流的磁效应（电磁脱扣器）实现短路保护，通过电流的热效应实现过载保护（不是熔断，多不用更换器件）。
|
