低压配电tt接地系统

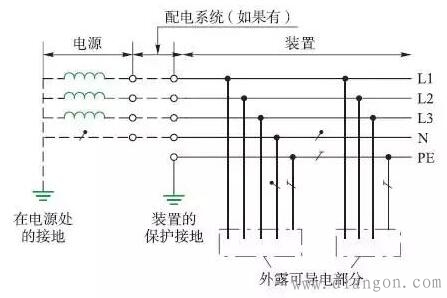

低压配电系统T T接地型式（如图1、图2所示）

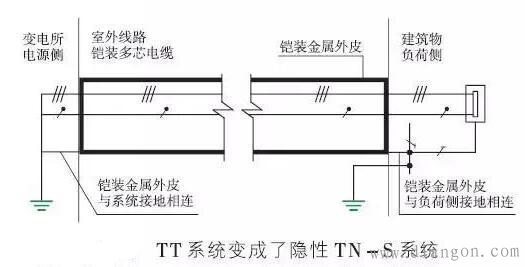

由图1、图2可以看出，T T系统如果进出建筑物的电缆金属外皮在电缆两端同时接地的话，就将T T系统的电源侧低压系统接地和负荷侧的保护接地进行连接没有分开，则变成了隐性的TN - S系统, 线路全程采用金属保护管也存在同样的问题，如此一来T T系统所具有的防止电源侧故障电压顺着PE线传导到负荷侧的优点将荡然无存。

也有同行提出，由于负荷侧为建筑物，一般都会实施保护等电位联结，虽然T T系统实际上是隐性TN - S系统，即便是电源侧发生接地故障，通过等电位的作用，人身电击事故将不致发生。按照这位同行的理由，那就可以直接选用TN - S系统，为何还要采用TT系统呢？从逻辑上说不通。
