plc维修入门与故障处理实例

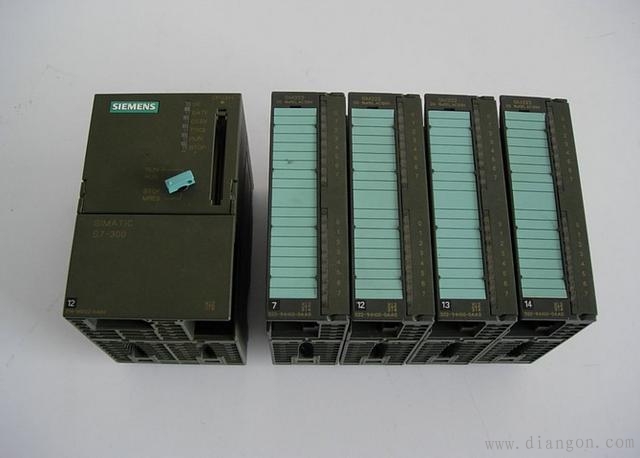

CPU异常报警时，应检查CPU单元连接于内部总线上的所有器件。具体方法是依次更换可能产生故障的单元，找出故障单元，并作相应处理。

2、存储器异常：

存储器异常报警时，如果是程序存储器的问题，通过重新编程后还会再现故障。这种情况可能是噪声的干扰引起程序的变化，否则应更换存储器。

3、输入/输出单元异常、扩展单元异常：

发生这类报警时，应首先检查输入/输出单元和扩展单元连接器的插入状态、电缆连接状态，确定故障发生的某单元之后，再更换单元。

4、不执行程序：

一般情况下可依照输入---程序执行---输出的步骤进行检查

(1)输入检查是利用输入LED指示灯识别，或用写入器构成的输入监视器检查。当输入LED不亮时，可初步确定是外部输入系统故障，再配合万用表检查。如果输出电压不正常，就可确定是输入单元故障。当LED亮而内部监视器无显示时，则可认为是输入单元、CPU单元或扩展单元的故障。

(2)程序执行检查是通过写入器上的监视器检查。当梯形图的接点状态与结果不一致时，则是程序错误(例如内部继电器双重使用等),或是运算部分出现故障。

(3)输出检查可用输出LED指示灯识别。当运算结果正确而输出LED指示错误时，则可认为是CPU单元、1/0接口单元的故障。当输出LED是亮的而无输出，则可判断是输出单元故障，或是外部负载系统出现了故障。

另外，由于plc机型不同，1/0与LED连接方式的不一样(有的接于1/0单元接口上，有的接于1/0单元上)。所以，根据LED判断的故障范围也有差别。

5、部分程序不执行：

检查方法与前项相同

但是，如果计数器、步进控制器等的输入时间过短，则会出现无响应故障，这时应该校验输入时间是否足够大，校验可按输入时间<输入单元的最大响应时间 运算扫描时间乘以2的关系进行。

6、电源的短时掉电，程序内容也会消失：

(1)这时除了检查电池，还要进行下述检查

(2)通过反复通断PLC本身电源来检查。为使微处理器正确启动，PLC中设有初使复位点电路和电源断开时的保存程序电路。这种电路发生故障时，就不能保存程序。所以可用电源的通、断进行检查。

(3)如果在更换电池后仍然出现电池异常报警，就可判定是存储器或是外部回路的漏电流异常增大所致。

(4)电源的通断总是与机器系统同步发生，这时可检查机器系统产生的噪声影响。因为电源的断开是常与机器系统运行同时发生的故障，绝大部分是电机或绕组所产生的强噪声所致。

7、PROM不能运转：

先检查PROM插入是否良好，然后确定是否需要更换芯片

8、电源重新投入或复位后，动作停止：

这种故障可认为是噪声干扰或PLC内部接触不良所致。噪声原因一般都是电路板中小电容容量减小或元件性能不良所致，对接触不良原因可通过轻轻敲PLC机体进行检查。还要检查电缆和连接器的插入状态。

一个典型的PLC系统包括一个现场PLC站，和通过高速数据线与之相连的上位机以及模拟屏PLC站，上位机用以显示各种图形和数据，模拟屏PLC站用来驱动模拟屏上的发光二极管。整个PLC系统与外联设备相接，就构成了一个自动控制系统。

通常将PLC当作一个黑盒子，我们可以简单地根据I/O信号来判断故障的位置。判断故障的情况有两种，即模拟屏上闪烁的故障信号和该运行的设备在模拟屏上无显示。

1、模拟屏上闪烁的故障信号

根据PLC控制站图纸，先检查该设备在模拟屏PLC柜内的显示状态，如果相符合再检查现场PLC柜的显示状态，同样符合时再继续检查PLC柜的I/O端子、外联设备的I/O端子，并由此推断出是设备故障还是PLC故障。以上过程可以用下面的框图表示。

判断PLC柜I/O端子、外联设备的I/O端子是否与状态信号相符的方法很简单，只要用万用表的直流电压档测量端子号与公共端的电压值，为24V表示断开，无信号;为0V表示接通，有信号。

2、该运行的设备在模拟屏上无显示

此时应判断是PLC没有给运行信号，还是给了运行信号而设备有故障不能运行。

我们可以从现场的PLC柜的输出模块地址中观察有无信号显示，继而检查PLC站输出继电器有无吸合，再看外联设备的电气柜有无驱动信号。如有，而设备无运行，则是设备有故障，如果设备正常运行，则应从外联设备的输入端往回查，过程正好与第一种故障检查过程相反。以上过程可用下面框图表示。

如果设备正在运行，则按以下框图检查。

对模拟信号的检测，因仪表采用的是4~20mA输入，所以在模拟信号输入端串联一个万用表，检测模拟信号的电流值，并与PLC的输出值做比较，便可知道数值是否正确。

　有一种简单的方法可以迅速判断是PLC故障还是电器设备的故障，就是采用短路法：将外联设备状态输入线断开，用一条导线将输入端口和公共线相连，这意味着给PLC一个接通的信号，如果PLC有显示，则PLC正常;反之为PLC故障。

找到故障点以后应做出相应的处理。一般来说PLC发生故障的可能性较小，大部分故障原因是接线松了，或线接错了，或继电器有故障等，亦有PLC模板烧毁的情况，这时只能将PLC模板换掉。记住一定要断电操作，否则容易把好的模板烧毁，亦可能会牵连到PLC处理器。
