电气控制电路图的查线看图法

电气控制电路图的查线看图法的要点为：

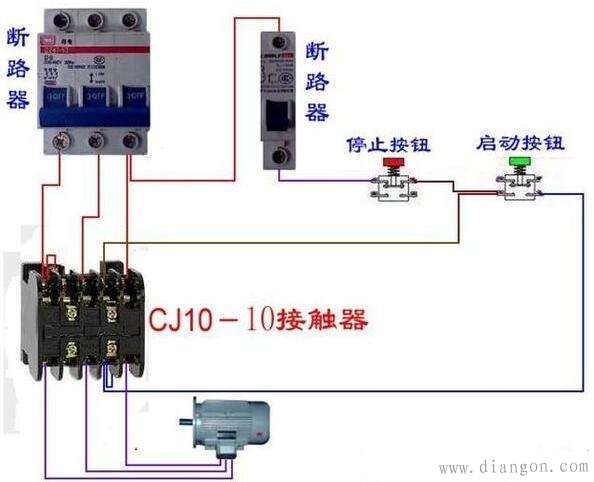

（1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。
（2）分析辅助电路。看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。

（3）分析联锁与保护环节。生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
（4）分析特殊控制环节。在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。
（5）总体检查。经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法，检查整个控制线路，看是否有遗漏。最后还要从整体角度去进一步检查和理解各控制环节之间的联系，以达到清楚地理解电路图中每一电气元器件的作用、工作过程及主要参数。
