（1）运放芯片的3种型号序列（部分器件有此序列）
如TL081、TL082、TL084，分别为8引脚单运放；8引脚双运放；14引脚四运放集成器件。封装型式一般为塑封双列直插和贴片双列，环列封装形式比较少见。

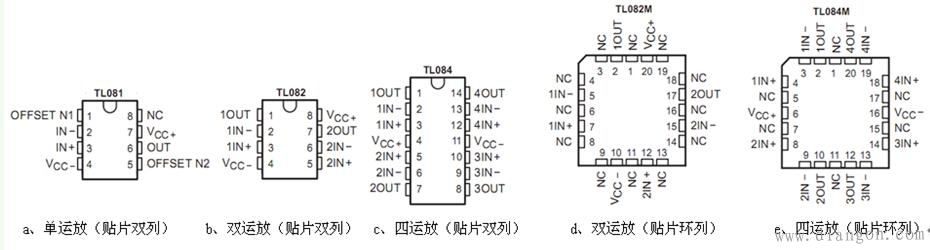

图1 TL081/082/084运放引脚功能及贴片封装形式
而常见常用，仅为下述两种器件。
世界上有几个人？有两个人，男人和女人，不失为一个智慧的回答。常用运放芯片有几片，只有两片，8脚和14脚的双运放和四运放集成器件（8脚封装单运放器件和环列式封装器件应用较少），把此两种芯片引脚功能记住，检修中就不需要随时去查资料了。

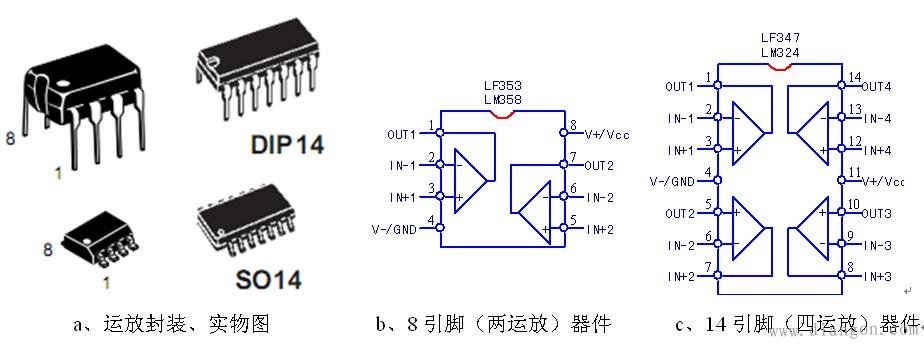

图2 常用运放芯片实物和引脚功能图
如上图。其封装一般为塑封双列直插DIP8/DIP14和塑封贴片工艺封装SO8/SO14两种形式，随着电子线路板小型化精密化要求的提高，贴片元件的应用占据主流，直插式器件逐渐淡出人们的视野。但无论何种封装模式，其引脚功能、次序都是一样的，所以仅需记准8脚（双运放）和14脚（四运放）两种运放的引脚功能就够了。
（2）运放芯片的3种温度序列
任何一种集成IC器件，按应用温度范围不同，都可细分为3种器件，如LM358，实际上有LM158、LM258、LM358三种型号的产品，其引脚功能、内部结构、工作原理、供电电压等等都无差别，仅仅是应用温度范围差异甚大。
LM158 适应工作温度-50℃~125℃，军工用品（1类）；
LM258 适应工作温度-25℃~85℃，工业用品（2类）；
LM358 适应工作温度0℃~70℃，农用品（3类）。
单看参数，似乎LM258适用于山东地区，若用于东北地区，其参数有些不足。而LM358仅能适用于江南地区。而事实上并非如此，如低于2类品规格参数被淘汰到3类品的器件，可能是-24℃~84℃温度范围以内的产品，仅次于2类品，比3类品的温度指标实际上要高许多的。在家电元件市场能购到的多为3类品。变频器生产厂家选配件，多为2类品。航天飞机、导弹卫星上，肯定要选用1类品的。其1、2、3类品，有较高的价格悬殊。维修者应酌情选购（修复工业电器，当然首选2类产品）。
