按钮联锁正反转控制电路线路原理图解

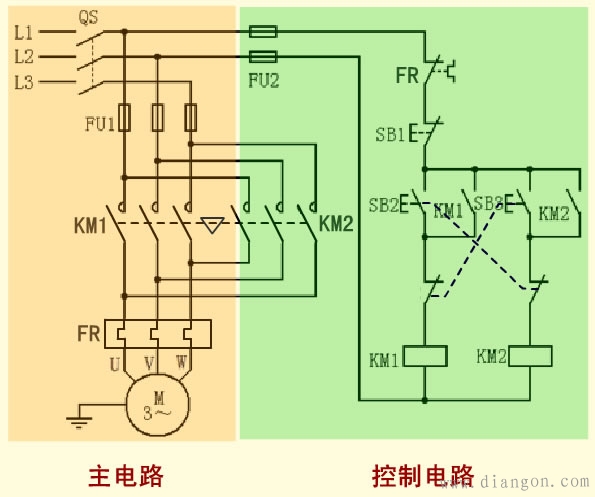

1、电路原理图

2、电路组成

本电路由电源隔离开关 QS；交流接触器 KM1、KM2；热继电器 FR ；熔断器 FU1和 FU2；启动按钮 SB2、SB3；停机按钮SB1 及电动机 M 组成。

　　3、技术要求

　　按下 SB2 正转启动，按下 SB3 反转启动，启动后均能连续运行。

　　正转期间按下反转按钮（或反转期间按下正转按钮），实现电动机正、反转直接切换，需要在控制电路中实施按钮互锁控制，否则会导致电源短路。

　　按下 SB1，不论正转还是反转，都要停机。

4、工作原理

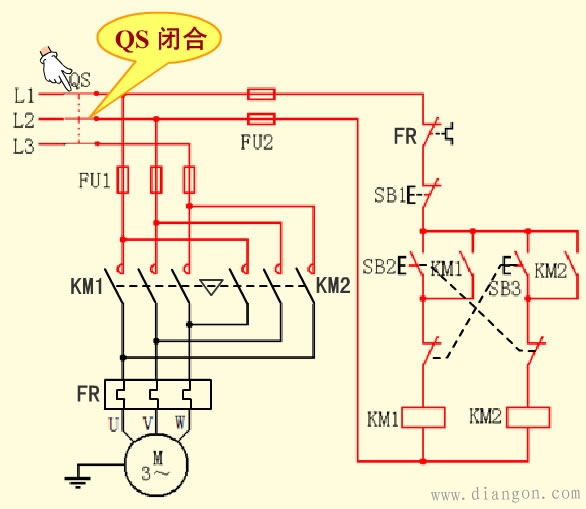

（1）合上 QS，电源引入。

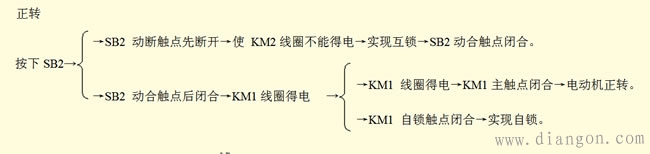

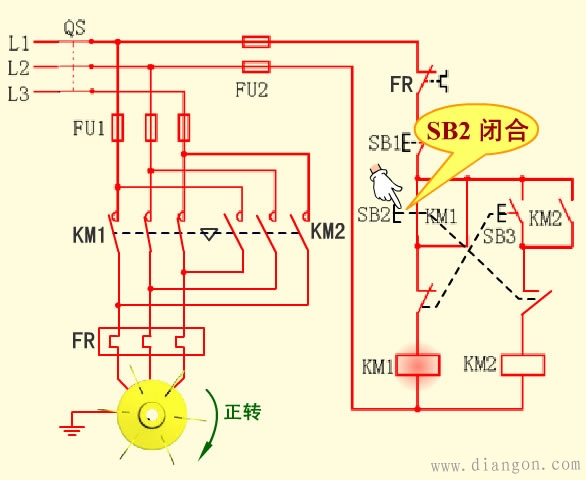

（2）正转

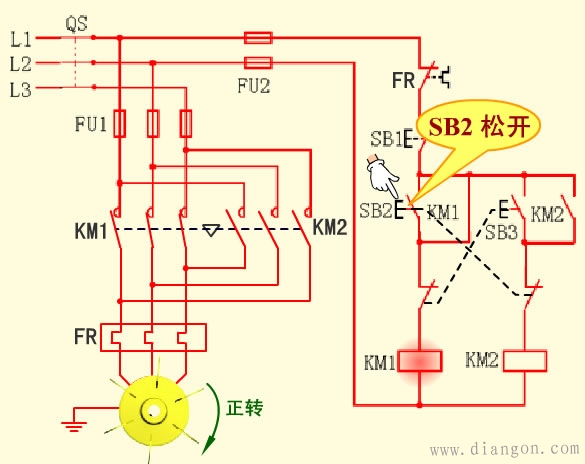

（3）松开 SB2→SB2 动断触点闭合，动合触点断开。

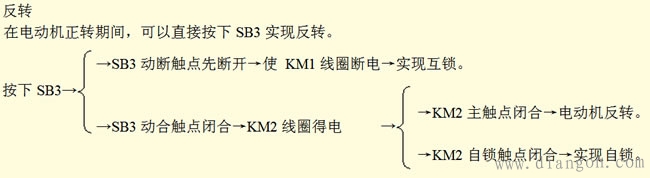

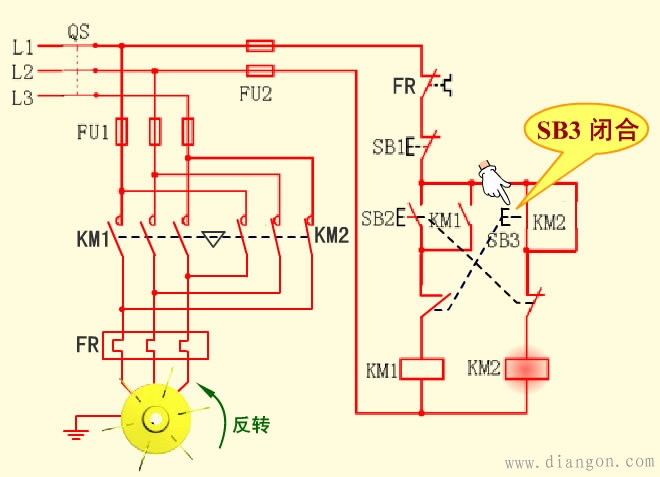

（4）反转

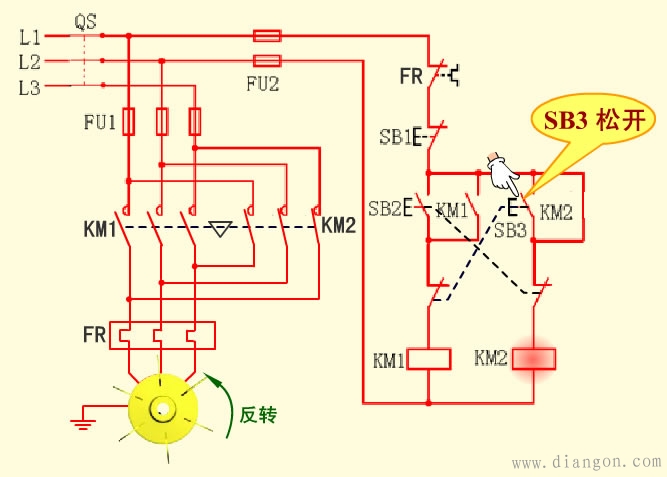

（5）松开 SB3→SB3 动断触点闭合，动合触点断开。

（6）停止

只要按下 SB1，无论电动机正转还是反转都停止工作。

断开 QS，电源断电。

5、按钮联锁的正反转控制线路的优点和缺点

优点：操作方便。

缺点：当接触器发生主触头熔焊、杂物卡住等故障时，会造成电源两相短路。
