PT星三角接法区别

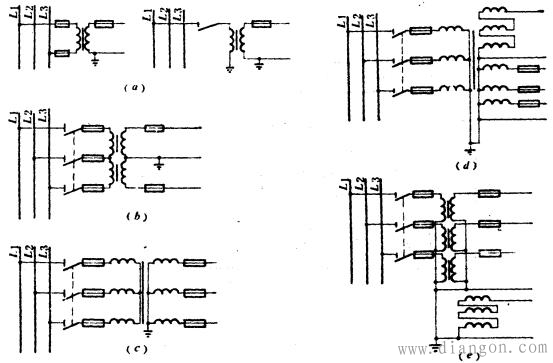

图中(c)是星形接法，(d)(e)是星、三角合成接法；
通过PT二次绕组的星形接法，可以引出三个相电压和三个线电压，供需要相线电压的计量或保护装置使用；附属的三角，实际是开口三角，是供监测一次系统接地用的，引出供保护装置使用，正常时没有电压，只有在中性点不接地系统中，发生单相接地时才会有电压输出；

在实际中，如果只供计量（测量）用，不涉及保护，可以选择V/V接线的方案（b），如果是连保护带计量（测量），可以选用方案(d)(e)；(d)和(e)的区别只是(e)是由三个单相电压互感器组合在一起构成的，而(d)是集成一体的，原理上没有区别。
