智能电表三相四线接线方法

三相四线电能表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其有11个这么多接线端，此电表常用在动力和照明混合的供电电路。它的接线方式也是分为直接接入式和经互感器接入式两种。

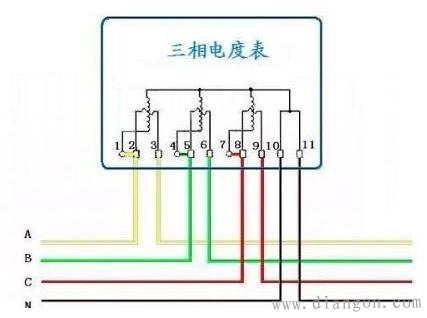

上图为三相四线电表直接接入式接线，火线U、V、W分别接在A、B、C三相的进线端，A、B、C三相出线端接负载，零线接后面的接线；
经互感器接入式。同样的，经互感器接入式三相四线电能表内电压、电流端子分为公用和分开量中方式，如下图。
