74HC595引脚图时序图工作原理

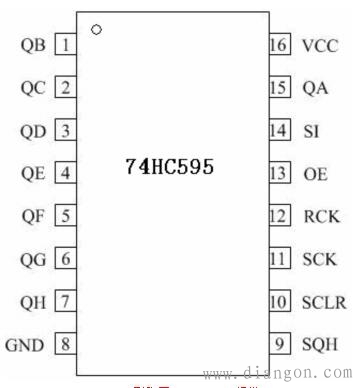

74HC595引脚图

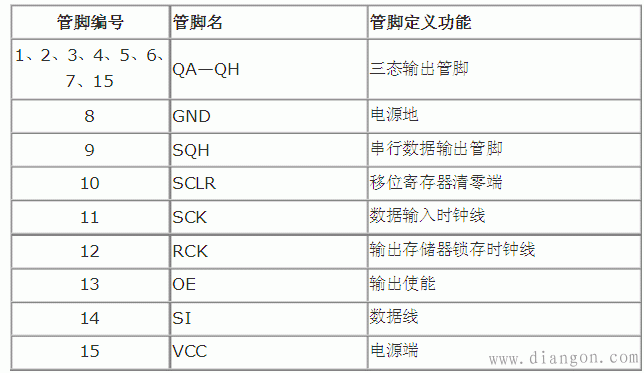

74HC595管脚功能

下面我来介绍一下 74HC595工作原理：
74HC595的数据端：
QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
QH': 级联输出端。我将它接下一个595的SI端。
SI: 串行数据输入端。

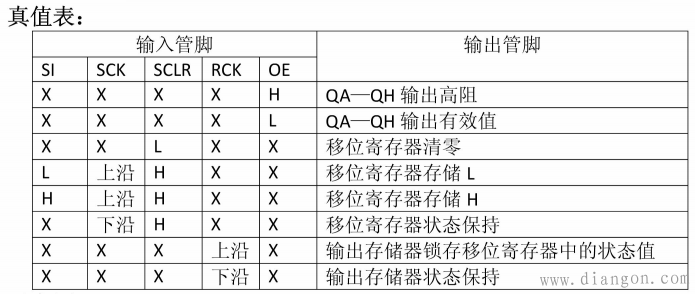

74hc595的控制端说明：
/SCLR(10脚): 低电平时将移位寄存器的数据清零。通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。（脉冲宽度：5V时，大于几十纳秒就行了。我通常都选微秒级）

控制移位寄存器
SCK 上升沿 数据 移位 SCK 下降沿 数据 保持
RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。

控制存储寄存器
RCK 上升沿 移位寄存器 的 数据进入 存储寄存器 RCK 下降沿 存储寄存器数据不变
/G(13脚): 高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。
注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。
74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。

与74hc164只有数据清零端相比，74hc595还多有输出端时能/禁止控制端oe，可以使输出为高阻态。所以是用这块芯片会更方便

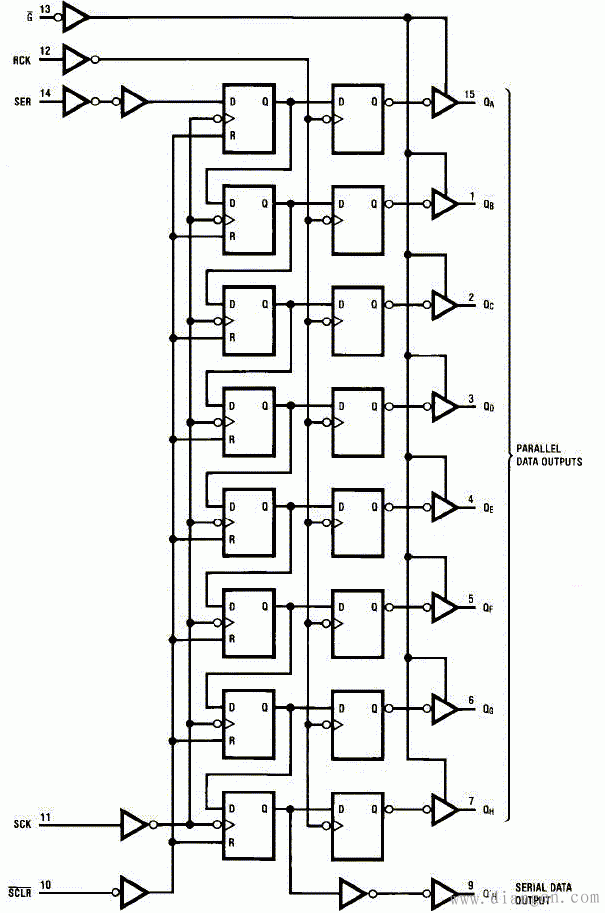

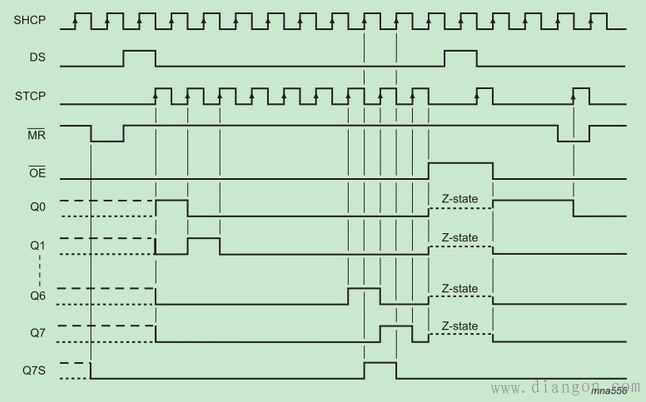

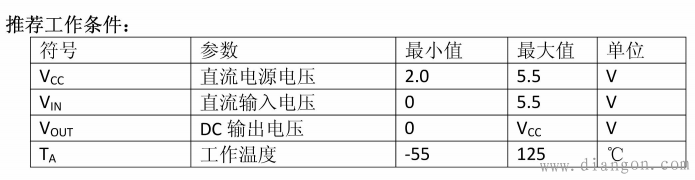

74HC595是具有8位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。数据在SHcp（见时序图）的上升沿输入，在STcp（见时序图）的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能 OE时（为低电平），存储寄存器的数据输出到总线。
74HC595和74HC164的区别主要有：
1、74HC595有锁存器，所以在移位过程中输出可以保持不变;而74HC164没有锁存器，所以每产生一个移位时钟输出就改变一次。这是二者的最大区别
2、74HC595使用专门的Q7'引脚实现多片级联;74HC164直接使用输出引脚Q7级联
3、74HC595有使能OE，OE无效时输出引脚为高阻态;而74HC164没有使能引脚
4、74HC595的复位是针对移位寄存器的，想要复位LATCH寄存器还须ST_CP上升沿将移位寄存器内容加载到锁存寄存器;也就是说：74HC595的复位是同步的，74HC164的复位是异步的，所以74HC164的复位更简单
