导线的连接方法图解

导线的几种连接方法
1.剖削导线绝缘层
可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。最后将剖开的绝缘层折叠，齐根剖削。剖削绝缘时不要削伤线芯。
2.单股铜芯导线的直线连接和T形分支连接
(1) 单股铜芯导线的直线连接 先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T 形分支连接 将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3.7股铜芯导线的直线和T形分支连接
(1) 7股铜芯导线的直线连接
首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接
剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间。把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。
4.19股铜芯导线的连接
其方法与7股导线相似。因其线芯股数较多，在直线连接时,可钳去线芯中间几根。 导线连接好以后，为增加其机械强度，改善导电性能，还应进行锡焊处理。铜芯导线连接处锡焊处理的方法是：先将焊锡放在化锡锅内高温熔化，将表面处理干净的导线接头置于锡锅上，用勺盛上熔化的锡从接头上面浇下。刚开始时，由于接头处温度低，接头不易沾锡，继续浇锡使接头温度升高、沾锡、直到接头处全部焊牢为止。最后清除表面焊渣，使接头表面光滑。
5.铝芯导线的连接
因铝线容易氧化，且氧化膜电阻率高，所以铝芯导线不宜采用铜导线的连接方法。
铝芯导线应采用螺栓压接和压接管压接方法。螺栓压接法适用于小负荷的铝芯线的连接。压接管压接法适用连接较大负荷的多股铝芯导线接法接线的连接 (也适用于铜芯导线)。压接时应根据铝芯线的规格选择合适的铝压接管。先清理干净压接处，将两根铝芯线相对穿入压接管，使两线端伸出压接管30mm左右，然后用压接钳压接。压接时，第一道压坑应压在铝芯端部一侧。压接质量应符合技术要求。
6.导线绝缘层的恢复
导线的绝缘层因外界因素而破损或导线在做连接后为保证安全用电，都必须恢复其绝缘。恢复绝缘后的绝缘强度不应低于原有的绝缘层的绝缘强度。通常使用的绝缘材料有黄油带、涤纶薄膜带和黑胶带等。做绝缘恢复时，绝缘带的起点应与线芯有两倍绝缘带宽的距离。包缠时黄蜡带与导线应保持一定倾角，即每圈压带宽的1/2。包缠完第一层黄蜡带后，要用黑胶布带接黄蜡带尾端再反方向包缠一层，其方法与前相同，以保证绝缘层恢复后的绝缘性能。
7.规范的三种接法：

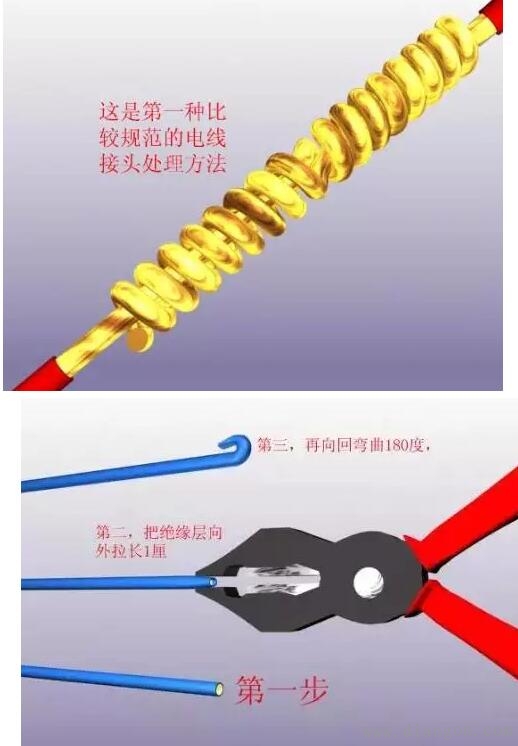

　　1、下面是第一种接法。注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

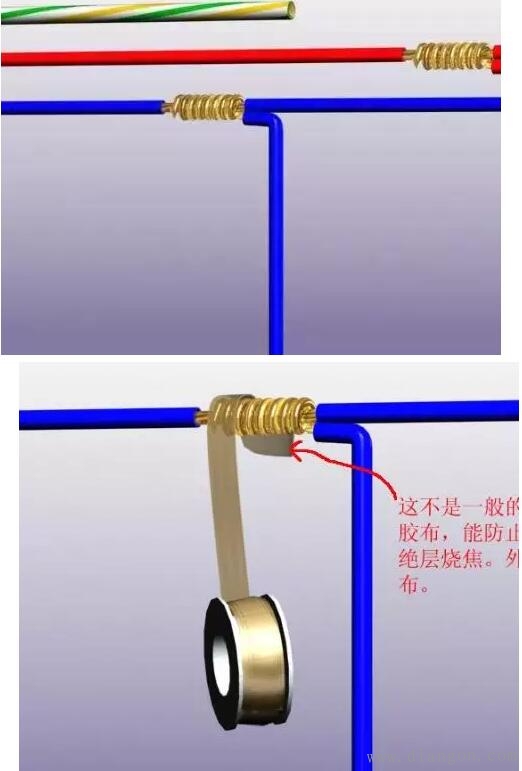

　　下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。外面再用绝缘胶布缠绕。

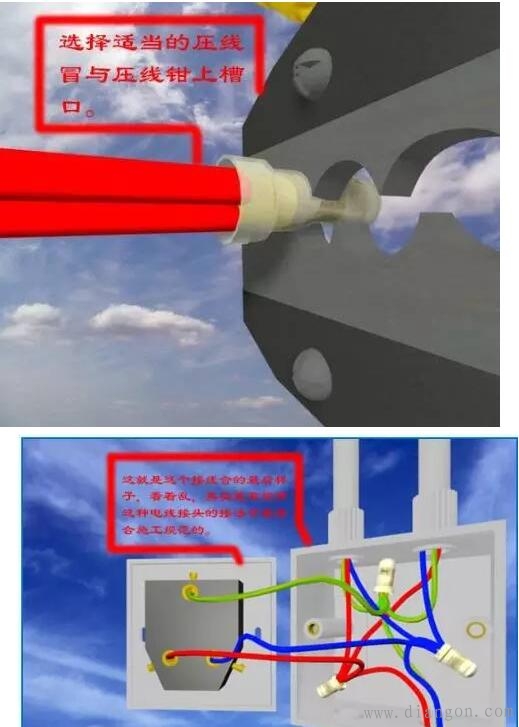

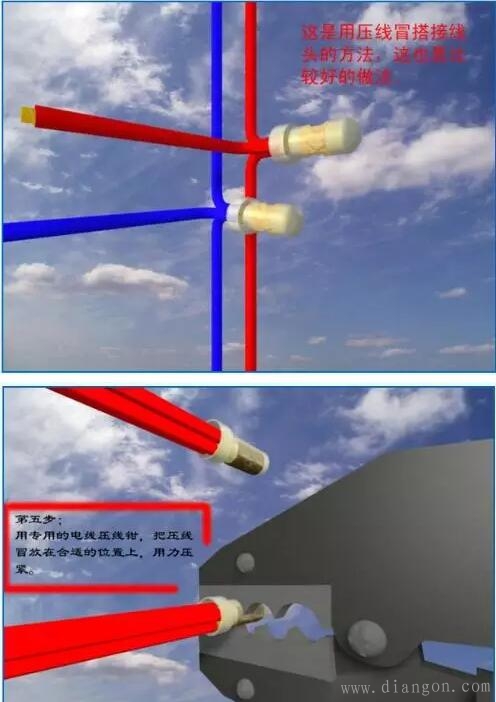

　　下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
