如何用数字万用表测量交流电压

作为电子入门者，正确使用万用表是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量交流电压。

一、交流电压的测量方法

1、将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2、将功能开关置于交流电压挡V~量程范围，并将测试笔连接到待测电源或负载上。

3、测量交流电压时，没有极性显示。

4、无论测交流还是直流电压，都要注意人身安全，不要随便触摸表笔的金属部分。

以测量交流220V为例：测量时转动开关至所需电压挡(测量交流220V时，开关应旋至交流750V)。

测量时，测试笔应并接于被测电路中。如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。

二、操作提示

1、挡位选定交流电压挡，当不知电压范围时，应从最大量程选起。

2、表要并联在所测电路或元器件的两端。

三、交流电压的测量步骤

第一步：打开数字万用表电源开关，将万用表挡位旋转至交流电压挡750V量程。

第二步：打开电路中的电源开关。

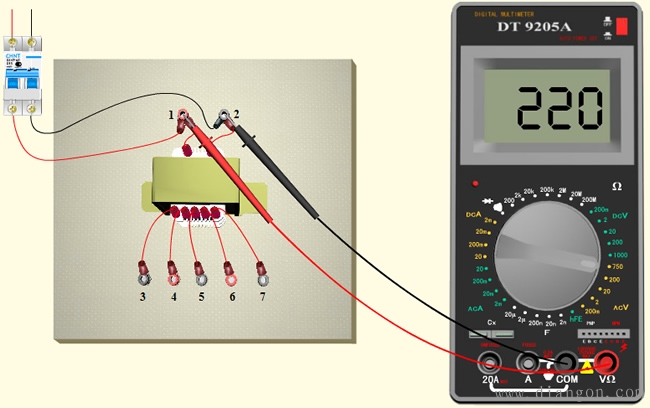

第三步：测1-2点之间的电压，记录读数，电压值测得为：220V。

第四步：将万用表挡位旋转至交流电压挡20V量程，分别测量3-4，4-5，6-7各点之间的电压，并记录读数。

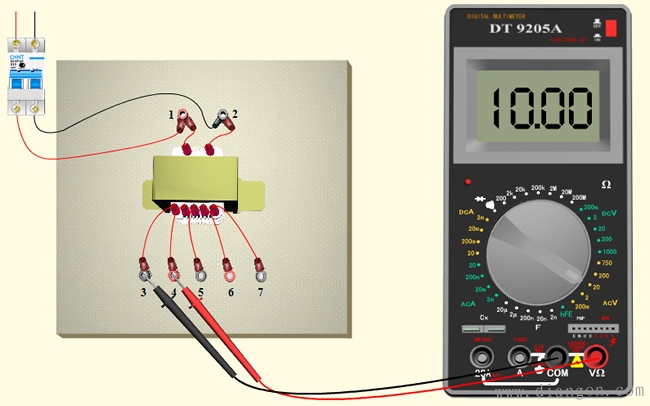

（1）测得3-4点之间的电压为：10V。

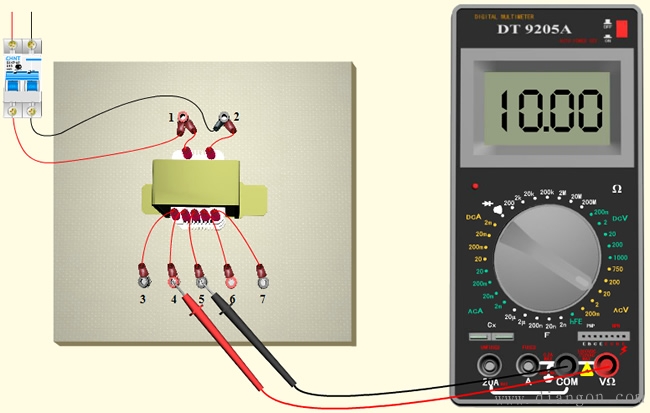

（2）测得4-5点之间的电压为：10V。

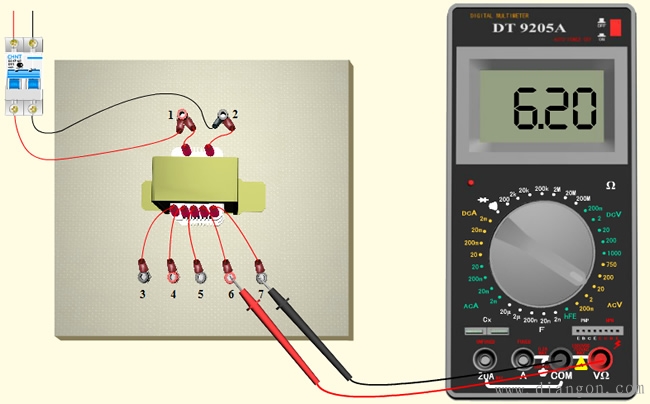

（3）测得6-7点之间的电压为：6.2V。

四、注意事项

1、如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2、如果显示器只显示“1.”，表示量程太小，功能开关应置于更高量程。

3、“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

4、当测量高电压时，要格外注意避免触电。
