三极管开关电路

工作好几年，三极管用的最多的，其实是开关电路。下面分别介绍PNP型和NPN型的三极管。先说PNP型的三极管，常用的型号有9012，8550等等。如何使用呢，如下图：

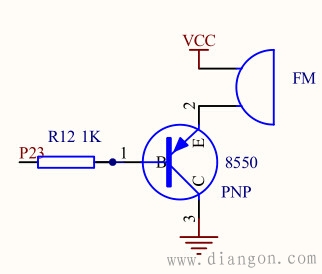

FM是一个蜂鸣器，8550是一个PNP型的三极管，C端接地，B端由单片机控制，E端通过FM接VCC。根据箭头的方向，E端高电压的时候，当B端也是高电压，那么E和C之间是断开的，当B端是低电压，那么E和C直接导通，实现开关的作用。简单的技巧：三极管上箭头所在方向的二极管，只要二极管正向导通，那么三极管上下就能导通。

NPN的三极管也是同样的道理，这里不做过多解释。

这里可以看到，三极管用作开关管的时候非常简单，根本不会涉及到任何所谓的公式、放大倍数计算等等。
