交流接触器常开常闭触点图

　　1、3、5接三相电源，（主电路部分）
　　2、4、6接三相电机
　　A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

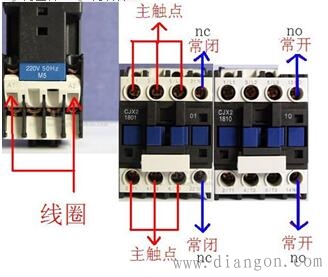

　　13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

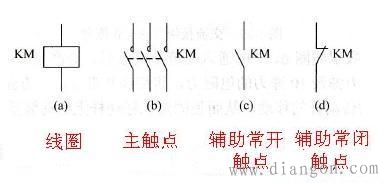

交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触点，后两个为辅助：前一个为常开触点，后一个为常闭触点。
主触点一般只有常开，电流很大，接通主回路。
一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。

常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。
