电气元件布置图绘制原则

一、电气元件布置图绘制原则

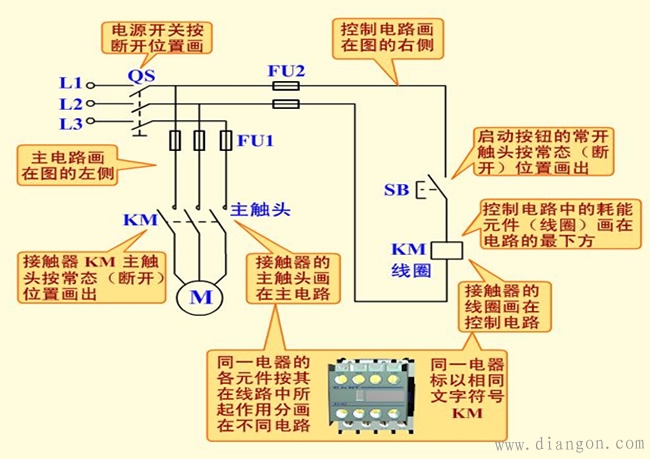

1、原理图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。
2、原理图中，各电器元件不画实际的外形图。而采用国家规定的统一国标符号画出。
3、原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。

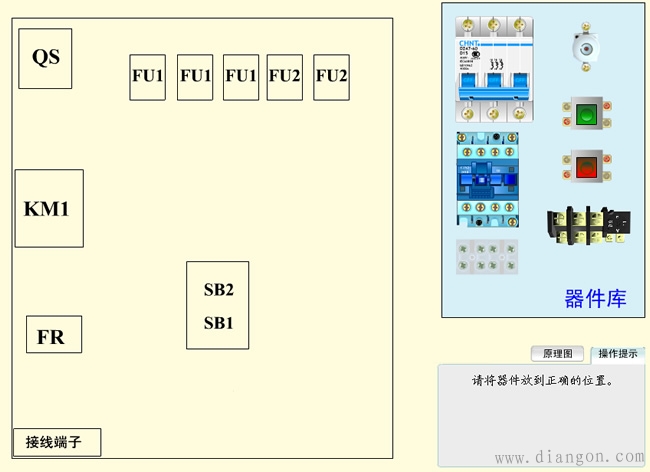

二、电器元件布置图
电器元件布置图主要是表明机械设备上所有电气设备和电器元件的实际位置，是电气控制备制造、安装和维修必不可少的技术文件。
布置器件时应考虑器件的位置要与主电路有一定的对应，相同电器尽量摆放在一起，达到布局合理、间距合适、接线方便的效果。
